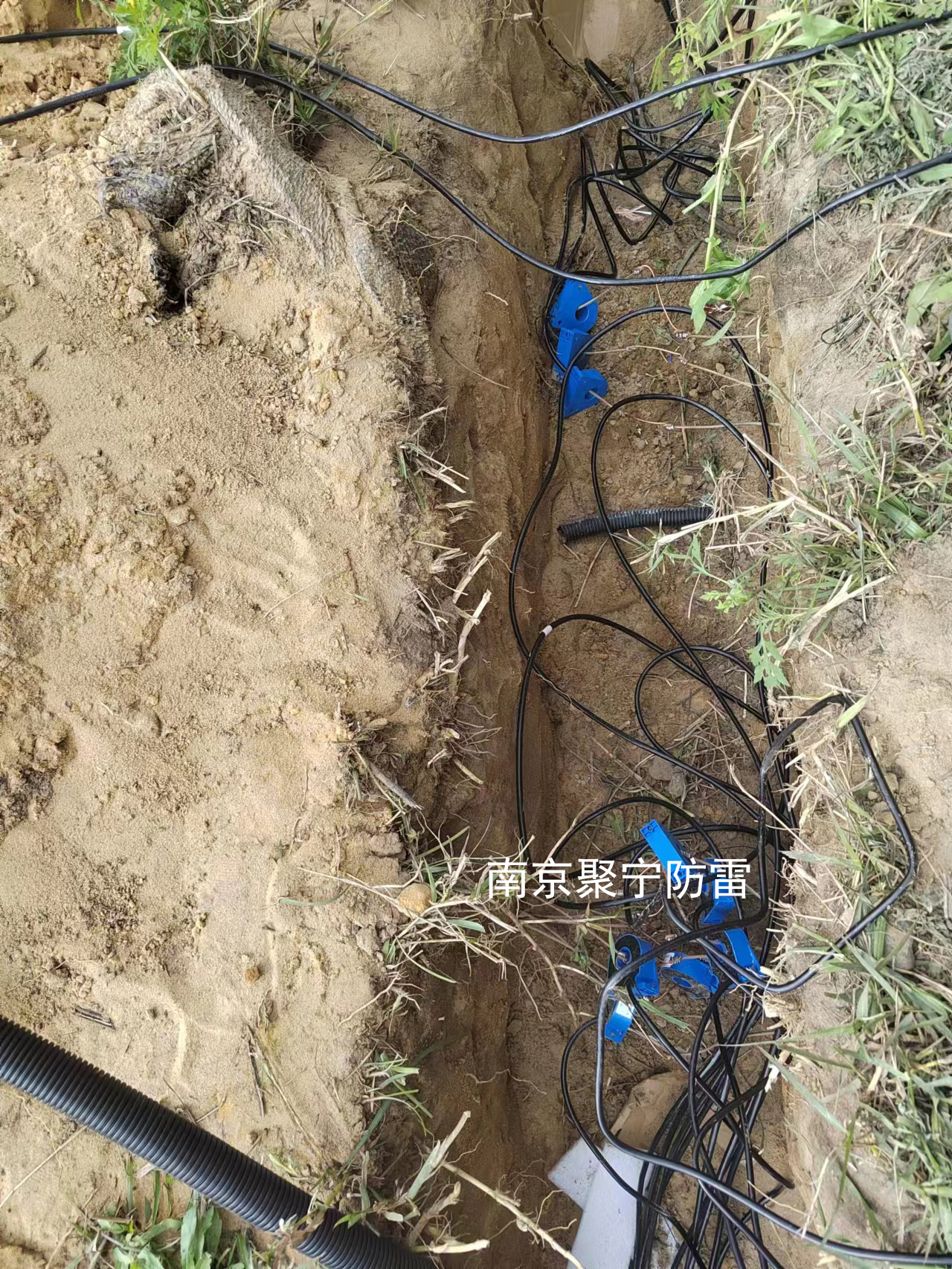

1.1 中波天線接地網在線監測的必要性
接地網長期埋在地下，常因施工焊接不良及漏焊、土壤的腐蝕、雷擊入地電流電動力作用等原因，導致接地網導體及接地線的腐蝕，甚至斷裂，使接地網的電氣連接性能變差、接地電阻增大。在腐蝕性較強的土壤，特別是在腐蝕性強的鹽堿地中的地網，地網腐蝕特別嚴重。根據調查研究表明，在腐蝕性較強的土壤中，地網金屬的年腐蝕率可達2.0mm,腐蝕性強的土壤可達3.4mm,腐蝕性極強得土壤中可達8.0mm。
中波天線接地網隱性斷損對發射效率的影響是非常明顯的。而在中波地網的施工、維護和普查過程中，要對整個中波天線地網線進行開挖檢查是非?？蠢щy的，不具備可操作性。通常對發射天線接地網進行腐蝕及斷點抽樣檢查的方法往往帶有很大的盲目性，且在具體操作上的比較困難。除需要花費大量資金、人力和時間外，還很難避免大面積的農作物青苗賠償問題，且受環境和時間限制較大。因此進行中波天線接地網隱性斷損、腐蝕斷損及接地參數進行在線監測、實時分析可及早發現問題并采取相應的防護措施，具有非常重大的意義。
1.2 中波天線接地網斷損的探測
中波地網有數千個扎頭和焊點，而每個扎頭和焊點都與天線發射的效率有著密切的關系。中波地網一旦埋入地下，又將成為永久性的隱蔽工程，一旦地網出現問題，不僅維護艱難，而且很難判定故障點，這是中波天線維護普遍存在的棘手問題。如何準確地探測查找到地網的斷損處始終是工程技術人員探索的課題。
傳音電纜斷線和絕緣受損，可采用電纜探位儀進行勘測查找、探測電纜接頭等位置，對疑是故障點電纜進行探測，測試其電氣特性。既然電纜探位儀對電纜斷線等故障可進行勘查，也必然能夠適宜中波天線地網斷損點故障的勘查。
實際工作中通常選用光電纜探測器進行探測。它的主要用途是探測地埋電纜、光纜、金屬管線的路由及埋深，架空電纜芯線障礙的位置。主要技術參數輸出阻抗有：8Ω、16Ω、50Ω、150Ω、600Ω多種選擇；選擇性：±10Hz-35dB；信號頻率：512±0.5Hz；斷續時間：0.5秒；發射機輸出功率：5W；靈敏度：輸出0.775V時輸入信號小于40uV；具有高抗干擾能力，使信號噪音比提高40db，在強電干擾環境下可有效探測；有效探測范圍≤10KM，深度2.5M。
