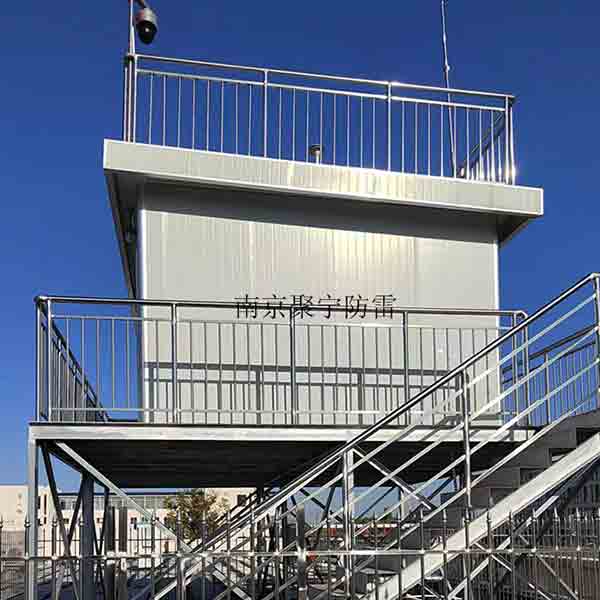

環保監測設備內部防雷
- 型號說明：
3.內部防雷措施3.1 金屬線槽 屏蔽布線由于環保監測設備電源線和采集器和數據中心傳輸信號線架空裸露,當發生雷擊時,強大雷電流產生的電磁脈沖有可能通過電源和信號線路傳導到···
- 咨詢熱線：17714306975 17714370292
-
主營：智能防雷系統開發應用，防雷產品銷售，防雷工程施工
主營：智能防雷系統開發應用，防雷產品銷售，防雷工程施工
3.內部防雷措施
3.1 金屬線槽 屏蔽布線
由于環保監測設備電源線和采集器和數據中心傳輸信號線架空裸露,當發生雷擊時,強大雷電流產生的電磁脈沖有可能通過電源和信號線路傳導到設備,造成設備雷擊損壞導致設備無法正常運轉。有效的防范辦法就是屏蔽，將所有的電源和信號線套金屬線槽敷設，用銅線跨接,15至20m做- -次可靠接地,當長度小于15m時，橋架兩端接地即可。
3.2 星型(S 型)等電位聯接
當遭受雷擊時，接閃器、引下線和地極之間會產生很高的電位,如果金屬構架建筑物、線纜、電氣設備與防雷裝置的安全距離不夠，產生電位差形成再次放電(反擊),會造成各種設備的損壞和其他事故。等電位連接的目的在于減小各金屬部件間的電位差,將分開而設的直流地、交流地、安全地、防靜電地等做整體連接。針對監測站的特殊性,與原有建筑物共用接地裝置，在站房內安裝- -個總等電位連接端子板，用不小于16mm2銅芯線作為接地干線與預留的樓層內主鋼筋接地端子連接，監測站房的金屬構件和電氣設備的機柜.機殼，線纜金屬屏蔽線槽及防靜電接地、安全保護地、浪涌保護器(SPD)/PE線接地等就近與等電端子板連接,連接銅芯線不小于6mm2。
3.3 防浪涌保護
監測電子設備精密,其工作電壓較底,耐過壓能力差,一旦受到浪涌過電壓襲擊時,遭受損壞的可能性很大。有效避免浪涌過電壓入侵方法就是安裝多級防浪涌保護器(SPD),分級泄流,逐漸降低殘壓,確保電子設備安全。SPD按使用非線性元件分為開關型、限壓型和組合型,常用的是限壓型;按使用性質分為電源SPD和弱電信號線SPD。
3.4 電源系統三級防護
目前電力系統一般采用TN-S或TN-C-S供電方式，首先在建筑物總配電開關處設置I類試驗的電源SPD,電壓保護水平值應小于或等于2.5KA,沖.擊電流值等于或大于12.5KA;其次在環保監測站房配電箱處設置II試驗的電源SPD,通流不小于40KA,啟動電壓720-820V，響應時間25~50ns;最后在監測設備(USP) 和電氣設備電源處設置第三級SPD,放電流量不小于20KA,啟動電壓560V,響應時間<25ns,考慮實用性可選用插座式SPD。
需要注重是在多處安裝SPD時,限壓型SPD之間的線路長度應該大于5m,當小于5m時會出現某級SPD不動作泄流盲點，在兩級浪涌保護器之間需要加裝退耦裝置,確保各級SPD能量配合,形成有效分級泄流。安裝電源SPD的主要目的就是把雷擊過電壓形成的強大殘電流以最短的時間分級泄流人地，規范要求連接導線應采用銅芯線，前兩級的連接導線截面積不于10mm2 ,接地PE線不小于16mm';末 端SPD連接導線不小于4mm2,接地PE線不小于6mm2,接地線敷設要平直,整齊。
3.5 數據信號 系統二級防護
對數據信號系統的防護較容易被忽視，往往是當系統受到距大破壞、資料損失慘重時才想到應該預先防范。信息系統傳輸線路,安裝SPD的數量,根據電子系統的重要性和使用性而定。由于存在損耗，安裝信號SPD有可能導致傳輸速率下降,誤碼率增.加,可能會造成信號中斷,所以信號SPD安裝并不是越多約好。
環保監測設備先進，是精密性很高的系統,必須適配多級防護。安裝浪涌保護器的性能,包含工作頻率、傳輸速率和傳輸接口(介質)等應符合傳輸線路的性質要求。當前使用的環保設備大多是通過RJ11和RS485串行接口傳送至數據信息中心，主要措施是在采集器傳輸線路和環保設備與數據中心線路兩端分別安裝信號SPD,標準通流量不小于10KA,8/20μS波形,傳輸速率為10Mbps,插人損耗小于0.5dB , PE接地線不小于1.5mm2, 且就近接地。
