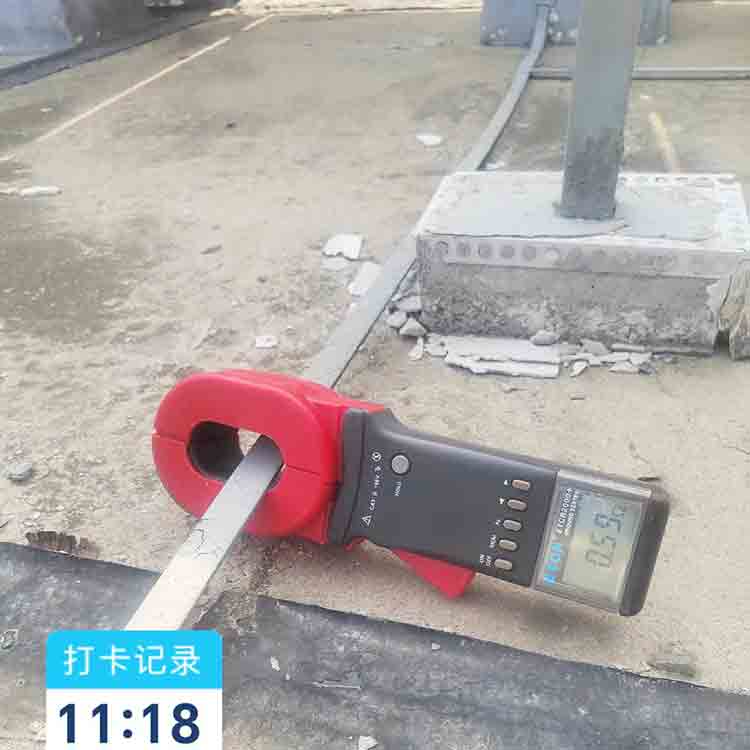

(1)檢測光優陣列區接地網的接地電阻值。陣列區內所有設備共用一個地網，該地網一般由人工接地體和自然接地體共同組成。參照一些行業標準及光優電站相關標準，光伏陣列區接地電阻值不宜大于4歐姆，在實際檢測中還應參考電
站設計圖紙對地網接地電阻值的要求，若圖紙要求更高，則應按照圖紙要求進行檢測。測量時建議以箱式變壓器接地連接線為測試點，(通常為-4x40mm熱鍍鋅扁鋼)，并將測試電極設置在光伏陣列區以外。

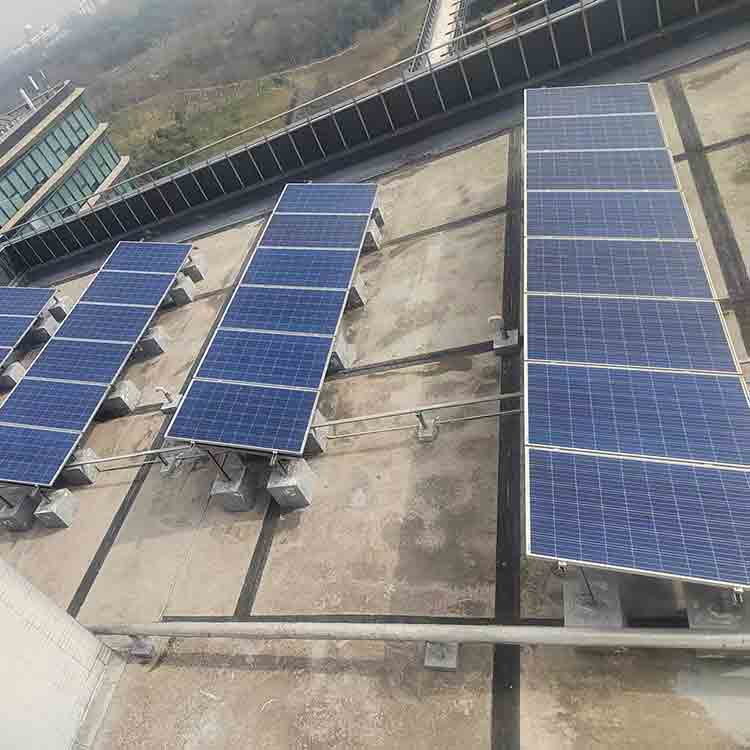

(2)檢測光伏陣列區等電位連接狀況與線纜屏蔽措施。為了防止閃電電涌侵入和人身電擊事故，光伏陣列區內所有正常不帶電設備會屬外殼和構筑物金屬部件均應直接或通過等電位端子與地網進行可靠連接。陣列區內設備和構筑物金屬部件包括箱式變壓器、逆變器及附屬設備金屬外殼、匯流箱金屬外殼、光優組件金屬支架、太陽能電泡板金屬邊框等。箱式變壓器、箱式逆變器外殼應就近與地網可靠連接，變壓器和逆變器內設備與外殼電氣接;每排光優組件的金屬固定構建之間均應電氣連接，金屬固定件應與接地裝置電氣連接;匯流箱、鎧裝線纜屏蔽層、太陽能電池板金屬邊框均應與光伏構件電氣連接。檢測時應測試以上各連接部件與接地測試基準點的導通電阻值，其值應不大于0.2歐，同時應檢查等電位連接的材料和最小截面積，其參數應符合gb50057-2010表5.1.2條的要求。
(3)檢測光優陣列區電涌保護器。為了防止雷電過電壓或者其他故障過電壓沿輸電線路對各設備造成損壞，在以下位置一般設置了電涌保護器(SPD)進行防護:光伏匯流箱內安裝直流電源SPD;箱式逆變器內逆變器直流輸入端(即直流配電柜)安裝直流電源SPD，逆變器交流輸出端(即交流配電柜)安裝交流SPD;箱式變壓器內低壓柜應安裝交流電源SPD,檢測是應檢測SPD的工作狀態，連接線連接狀況、壓敏電壓,漏電流等內容，首次檢測時還需對SPD性能參數、能量配合等進行分析判斷。
