檢測內容：接閃帶、引下線、接地裝置、配電室

1.引下線檢測。設計引下線是為有效連接高層建筑物接地裝置和避雷帶，使雷電流形成通路。通常情況下，會選擇高層建筑物柱或墻內主筋作為引下線，并根據主體結構層層串聯，同時還要做好與屋頂避雷線之間焊接。為增強防雷性能，每條引下線上應存在不少于兩根的主筋，主筋的橫截面積應在Φ16mm以上，這種設計方式可操作性、經濟性和實用性水平較強，再加上混凝土引下線很難與空氣中氧氣發生反應，延長使用壽命。將建筑物防雷特點和防雷類型結合，適當縮小引下線間距，提升分流效果，避免反擊電壓出現。結合《建筑物防雷設計規范》中的要求，根據不同建筑物的防雷級別引下線之間間距也有一定差異，一類、二類和三類防雷建筑物的引下線間距均不超過12m、18m、25m，引下線間電氣通路長度就是兩個引下線的間距。在IEC規范中已經明確指出，引下線之間可以不用單獨安裝環形導體，為將室內反擊電壓降到較低，應連接各個樓層的等電位連接母線。如果選擇柱內鋼筋作為引下線，在對接地電阻進行測量時，只需要從預埋連接板處接線即可，不需要單獨進行。

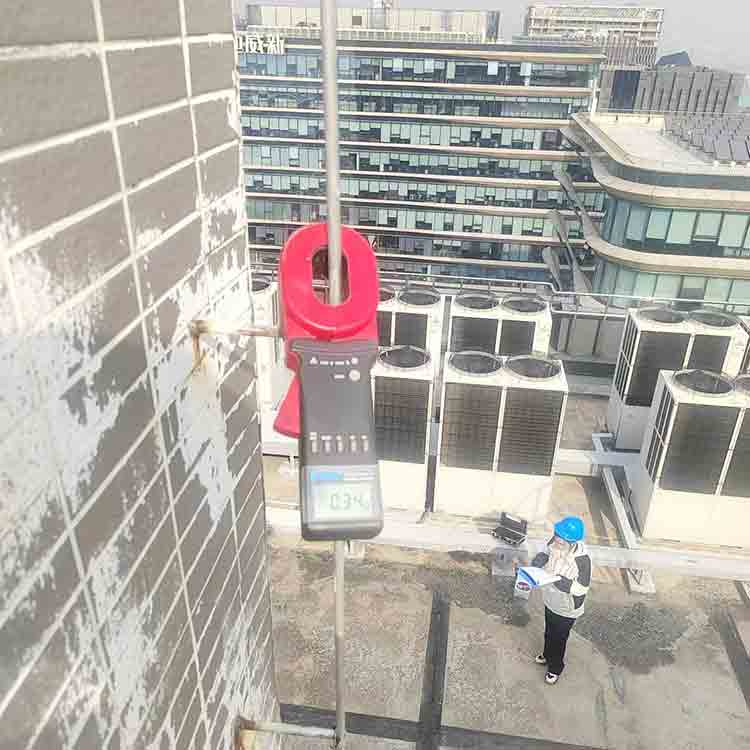

2.接地裝置檢測。高層建筑物的接地體主要是選擇了建筑物基礎樁或梁柱等鋼筋結構，可及時疏散雷電流和延長使用壽命。將建筑物樁筋、地梁主筋和柱內主筋焊接可以組成完整接地系統，隨后將地梁外圈中鋼筋焊接組合成閉合電路回路，這種接地系統同地面接觸面積大、接地電阻低，且混凝土可以保護鋼筋，不容易被侵蝕，具有穩定的接地電阻。一旦接地電阻同高層建筑物防雷設計不相符時，增加輔助地網。應將接地裝置檢測的準確性作為高層建筑物防雷設施檢測基礎。

3.避雷帶檢測。避雷帶在高層建筑物防雷中應用較為普遍，避雷帶主要鋪設在建筑物屋脊、通風管道、山墻邊沿、屋頂邊沿等易遭受雷擊地方。避雷網(帶)的材料應以鍍鋅扁鋼和鍍鋅圓鋼為主，優先選擇圓鋼，直徑應在8mm以上;扁鋼的厚度應在4mm以上，寬度在12mm以上。若避雷網(線)是架空引入需要使用鍍鋅鋼絞線，且橫截面積在35mm以上。若接閃器是混凝土內的鋼筋，應對其進行鍍鋅并涂漆。禁止將室外的電視接收線桿頂接閃器作為高層建筑物防雷裝置，在建筑物部分防雷系統中合理劃分室內線路，同時還要同引下線合理焊接。

避雷線與支持卡子共同組成了避雷帶，同時與引下線連接。通常，避雷帶主要安裝在女兒墻、屋檐等容易遭受雷擊部位，可迅速將雷電流泄放進入大地，確保高層建筑物安全。在檢測避雷帶的過程中應檢查避雷帶是否平直，彎曲度數是否在90°以?xún)?nèi)，彎曲半徑是否低于10倍圓鋼直徑，材料和長度是否符合規范要求。

4.均壓環檢測。均壓環的主要作用是防側擊雷，應分別檢測均壓環的材料、規格、高度、敷設方式等。若建筑物的高度在45m以上，應在高出45m以上的部位每間隔兩層在建筑物外引入均壓環，同時將其連接引下線。為了防止電位差出現，應確保建筑物結構圈梁中的電位值保持一致。在檢測均壓環時，應確保均壓環的材料和敷設方式同規范標準要求相符。
