接地與交流工作接地、直流工作接地、安全保護接地共用一組接地裝置時，接地裝置的接地電阻值必須按接入設備中要求的最小值確定。

接地裝置應優先利用建筑物的自然接地體，當自然接地體的接地電阻達不到要求時應增加人工接地體。當設置人工接地體時，人工接地體宜在建筑物四周散水坡外大于1m處埋設成環形接地體，并可作為總等電位連接帶使用。

機房等電位是指帶電金屬通過SPD與匯流排連接:非帶電金屬通過金屬導線與匯流排連接,最后匯流排接地。等電位連接的要求:實行等電位連接的主體應為:設備所在建筑物的主要金屬構件和進入建筑物的金屬管道:供電線路含外露可導電部分;防雷裝置;由電子設備構成的信息系統。實行等電位連接的連接體為金屬連接導體。和無法直接連接時而做瞬態等電位連接的電涌保護器(SPD)。

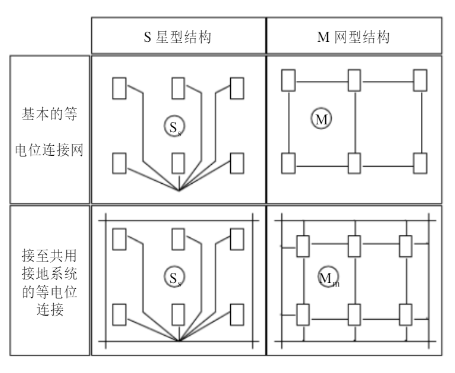

通過星型(S型結構)或網形(M型結構)把設備直接地以最短的距離連到鄰近的等電位連接帶上。小型機房選S型在大型機房選M型結構。機房?jī)?nèi)的電力電纜(線)、通信電纜(線)宜盡量采用屏蔽電纜。架空電力線由終端桿引下后應更換為屏蔽電纜，進入大樓前應水平直埋 50m 以上，埋地深度應大于0.6m，屏蔽層兩端接地，非屏蔽電纜應穿鍍鋅鐵管并水平直埋50m以上，鐵管兩端接地。

本機房面積較小，在實現等電位連接時我們采用S型，如
