一、產品介紹

電解離子接地極是一種防雷接地產品，適用于各類有較高接地要求、接地工程難度較大的場所，與傳統的接地方式相比較，能使雷電沖擊電流及故障電流更怏地?cái)U(kuò)散于壤中，因此，在惡劣的土壤條件下，接地效果更為顯著。電解離子接地極應用的保濕配方、離子緩釋、潛深接地、長效降阻四項前沿科技最大程度解決了降阻性、耐腐性和使用壽命等問題，使得該產品在各項接地性能和適應性方面具有明顯優勢，應用領域十分廣闊

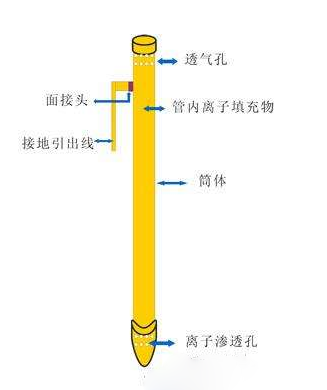

1、離子電極管:采用優質紫銅管材，銅包鋼管材，鋅包鋼管材，不銹鋼管材，銅合金管材，極管采用最新陶瓷鍍膜技術處理，具有超強的耐強酸、強堿防腐性能;極管外壁一層高分子防腐導電材料，具有優良防腐能力和極低的電阻率。極管上端和下端分別設計了水分吸收孔和離子釋放孔。

2、離子電極內部離子發生裝置:填充在極管內部，具有很強的離子釋放性能，并具備吸水保濕電離導電長效釋功能。

3、離子電極外部專用填充料:非金屬導電材料，防腐環保，添加有吸水保濕、凝固、滲透以及土壤改良成分，與極管內釋放出的電解離子相互作用可以持續改善周圍土壤的導電性能，達到接地降阻的效果。電解離子接地極技術優勢

二、產品特點

電解離子接地極技術參數產品壽命:＞30年

極管內壁陶瓷鍍膜防腐層電阻化率:△R％≤1％

沖擊耐受電流密度≥1000kA/m2

工頻耐受電流密度≥5kA/m2

耐酸、耐堿丶耐鹽性能:優

三、施工指南

1. 鉆孔：在選好的施工場地依據所選產品情況開挖圓坑，在坑里鉆出垂直地面的孔洞。

2. 配制填充料：

⑴. 在容積內放入相應的淡水(井水、自來水均可)，水與填充料的比例為0.4～0.6：1。

⑵. 加入專用高能填充料，通常為長效防腐降阻劑（長效離子劑：長效防腐劑：活性離子劑=25：25：1），攪拌至糊狀。

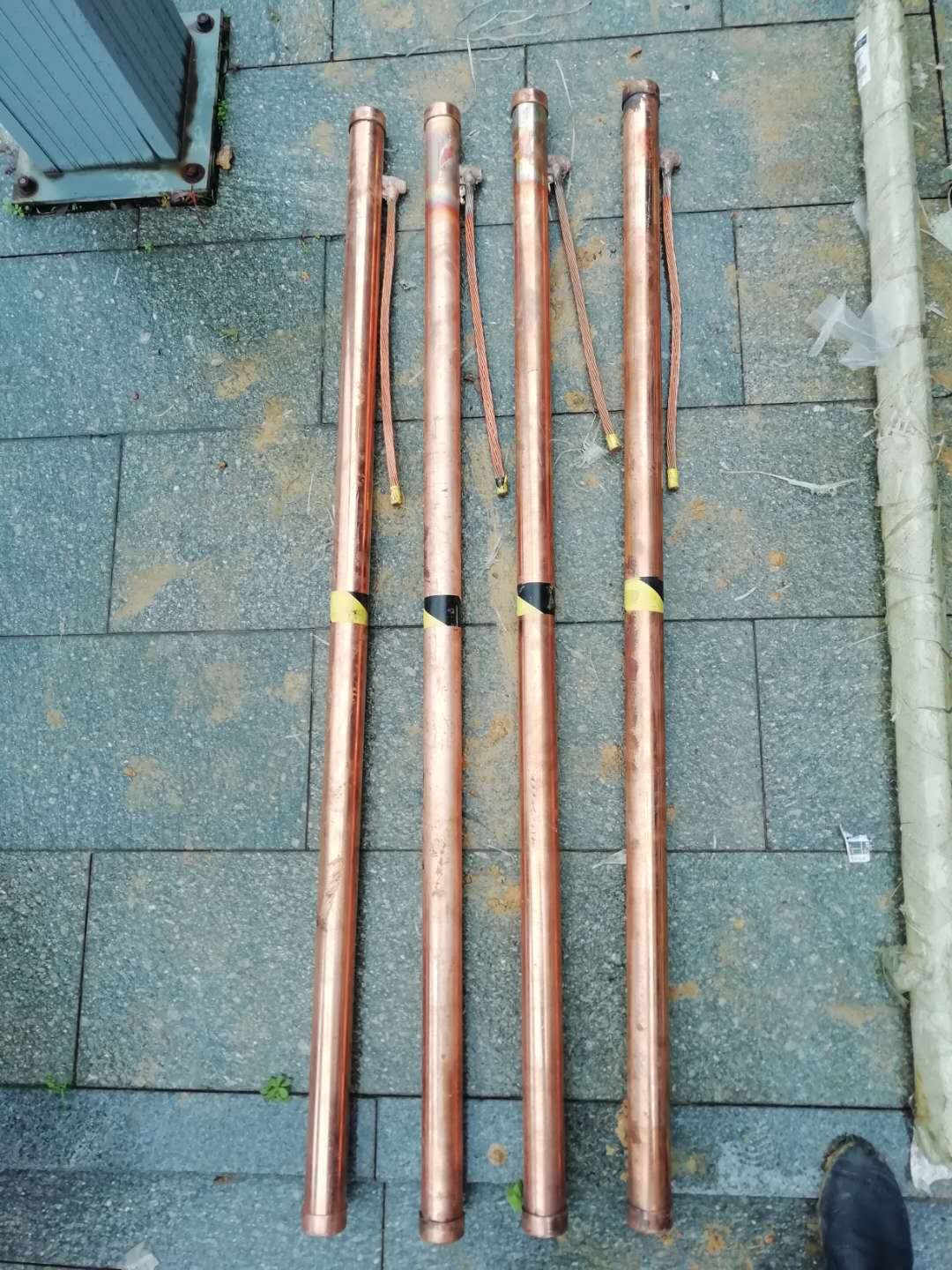

3. 將電解離子接地極從包裝中取出，檢查產品是否完整（電解離子接地極一端焊接了一段95mm2銅線，銅線上再焊接了一塊鍍鋅扁鐵，其上開了兩個直徑為12mm的圓孔，孔中心距為63mm）。

4. 拆開電解離子接地極兩端及中間的密封膠帶（密封膠帶用以密封通氣孔，通氣孔通過潮解作用，將活性電解離子有效釋放到土壤中，使接地極成為一個離子發生裝置，從而改善周邊土質使之達到接地降阻要求）。

5. 將四分之一配制好的填充料填入孔洞底部。

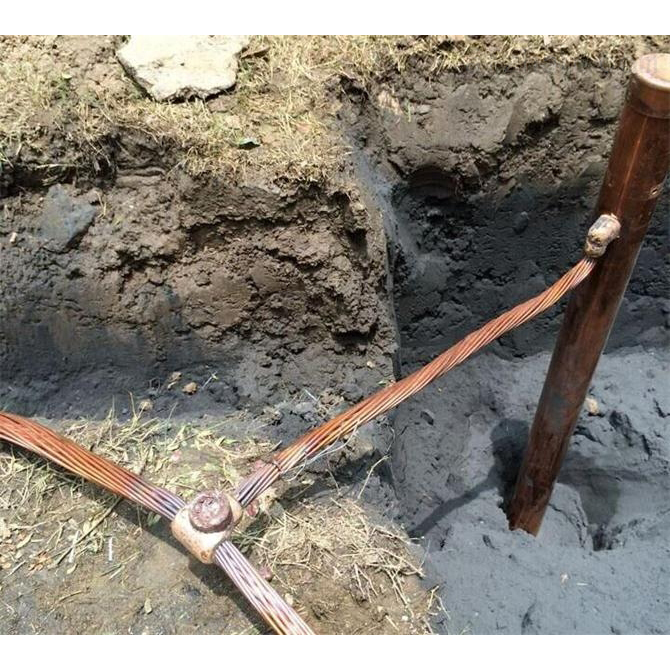

6. 將電解離子接地極植入孔洞中，接地極頂部與圓坑的底部平齊。

7. 接好引出線：引出線采用銅線加扁鐵，可螺絲緊固（須刮掉孔周圍銀粉漆），也可剪掉扁鐵后焊接。

8.將其余填充料填在接地極周圍至接地極頂端100mm時止，測量接地電阻，達到要求后，用土填蓋在接地極周圍。

9.當一套接地極達不到接地電阻要求時，可用兩套或多套并聯使用，接地極與接地極之間的間隔不宜小于5m。

10.檢查安裝，確保接地極完全被埋入，并與接地網完好連接，待接地極充分吸濕（24小時）后測量其接地電阻。
