接地引出裝置是由保護筒、止水環、接地引出線、絕緣填充材料等幾部分構成，保護筒選用不銹鋼材料，接地引出線采用T2銅排，保護筒中空部分填充絕緣材料，具有材料選擇科學、結構合理、工藝、質量穩定、施工安裝方便等優點?？梢詫?shí)現在地鐵站臺電力設備接地、信號設備接地和防雷接地與綜合接地網相連接時能防止地下水滲出，并且能很好的達到故障電流（雜散電流）防護要求。

   在地鐵接地系統中，由于故障電流（雜散電流）防護要求，接地網位于其結構底板下面，因此地鐵站臺的電氣設備接地時，通過接地引下線與接地網連接，實現接地。以往通常是直接從結構底板中引出接地引下線或通過PVC管引出接地引下線。接地引出裝置采用這種措施，容易出現達不到故障電流（雜散電流）防護要求，地下水容易從接地引出線處滲出，達不到地鐵接地設計要求。

產品結構圖

產品規格

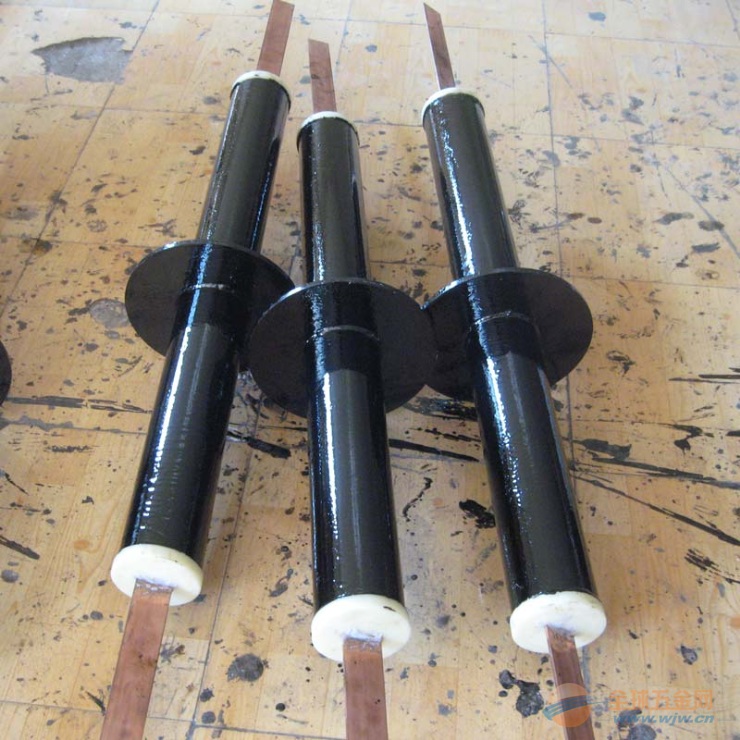

產品展示




安裝接地引出裝置的注意事項：
   1、安裝方向要按照箭頭方向所示，箭頭方向向上；
   2、接地引出線在施工過程中要妥善處理，不能有損壞，否則影響與地網焊接。
接地引出裝置是我司針對地鐵接地的特殊性專門的，可以實現地鐵站臺電力設備接地、信號設備接地和防雷接地與綜合接地網相連接時能防止地下水滲出，且能很好的達到雜散電流防護要求的接地引出裝置。
