避雷塔常見有以下幾種規格：gh系列環形鋼管桿避雷針 11米環形鋼管避雷針 15米獨立避雷針 17米獨立避雷針塔 19米、20米、25米、30米、35米、40米避雷針 熱電廠60米獨立避雷針塔
1 概述
GH系列環形鋼管桿避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所（彈藥庫、炸藥庫、雷管庫等）、基站、工廠、變電站、熱電廠、光伏發電電站、通訊設備、建筑物的直擊雷防護。
2 工作原理
GH避雷針受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。
3 技術指標
4 結構特征
避雷塔有A01、A、B、C、D、E共計6段，根據所需高度，自行搭配各段。各段均應熱鍍鋅，可以設置照明臺、加裝提前放電避雷針、不銹鋼避雷針尖、加設雷電計數器、無線接地電阻測試儀、有線接地電阻測試儀器等
5 使用、維護
5.1 安裝方法
將獨立避雷針的各段首尾連接（法蘭連接或插接法），固定在預埋的基礎底座上。（有些配件需要工程商根據實際情況加工）可以人工安裝也可以機械吊車吊裝。
5.2注意事項
避雷針的接地必須良好，其接地電阻值不大于10Ω。土壤電阻率高的情況下采用燒制型膨脹石墨接地模塊、高純降阻劑、石墨線纜連接、鋅包鋼做垂直接地體，具體使用數量需根據公式計算。
5.3維護與檢查
每年雷雨季節前須按以下內容進行檢查：
⑴ 各連接部位的連接應可靠，不允許松動；
⑵ 從接閃器至下部連接件的總阻值≤5Ω；
⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。
六.避雷塔設計依據：
1、建筑物防雷設計規范（GB50057-2010）
2、高聳結構設計規范（GBJ135-2006）
3、鋼結構設計規范（GB50017-2014）
獨立鋼管避雷針施工說明:
一、構件加工
1、加工前對圖中各構件及零件的數量、規格、用途等必須作全面核對，待確定無誤后，方可開始加工。
2、施工圖中材料表內的長度、節點板尺寸只作估料之用，施工時必須進行放樣，并根據放樣所需的尺寸進行下料加工。
3、避雷針頂部采用不銹鋼，其余部分采用Q235Bz，各管段之間連接分為法蘭和插接連接兩種，避雷針加工應嚴格遵照先行國標及各有關規程規范執行。除尖為無縫管外，其余管段一般采用鋼板卷制成型的折彎管。
4、焊接件均為二級焊縫，均采用超聲波檢測，焊條E4303(注明者除外），焊劑431；焊接鋼絲H08A，焊縫高度不小于對接材料的最小厚度，滿焊。
5、避雷針管段部分除銹等級應達到Sa2,其余構件為St2.其質量要求應符合現行國家標準《涂妝前鋼材表面銹蝕等級和除銹等級》的規定。
6、所有構件均采用熱鍍鋅防腐，厚度不小于85um，必須保證鍍鋅質量對構件鍍鋅后產生的變形應進行校正，并盡量避免搬運過程中發生碰撞變形和鍍鋅脫落。
7、凡因燒焊或其它原因而是熱鍍鋅層破壞處，焊縫處，均應除銹后補噴鋅，再刷919罩面漆二度進行防腐處理。
8、針體分段長度不大于10m，無橫向焊縫。
9、針體錐比為1/80左右。
10、加盡肋高度不小于螺栓直徑的六倍。
二、構件安裝
1、避雷針安裝時應采取可靠安全措施；整體安裝，必須有可靠措施保證結構穩定和不導致永久變形，若分段安裝，則應保證連接平整、頂緊；且螺栓要擰緊、插接到位。
2、避雷針各構件在安裝前，必須對其構件質量進行檢查，消缺后可進行。
3、避雷針連接段的上下管段對接時，折彎管直焊縫必須錯開，錯開的間距不小于200mm.
4、避雷針安裝時要打臨時拉線，基礎強度達到設計強度的100%方可起吊安裝。
5、避雷針鋼管柱側設置接地件。
6、針體出廠時各段撓曲度不大于段長的千分之五，安裝時應注意。
7、各構件外形尺寸質量及安裝完成后應按GB50205-2001，JGJ81-2002有關要求驗收，鍍鋅檢查應按《輸電線路鐵塔制造技術條件》（GB2694-2003)中各有關條款進行驗收，并應提交相關的文件和資料。
三、施工及其他
1、施工結束后，需在避雷針底部法蘭處四周C20細石混凝土保護帽，高200mm,向外做成斜坡。
2、本構筑物設計使用年限為50年，設計安全等級為二級。
3、避雷針用材不得使用Q235A鋼。

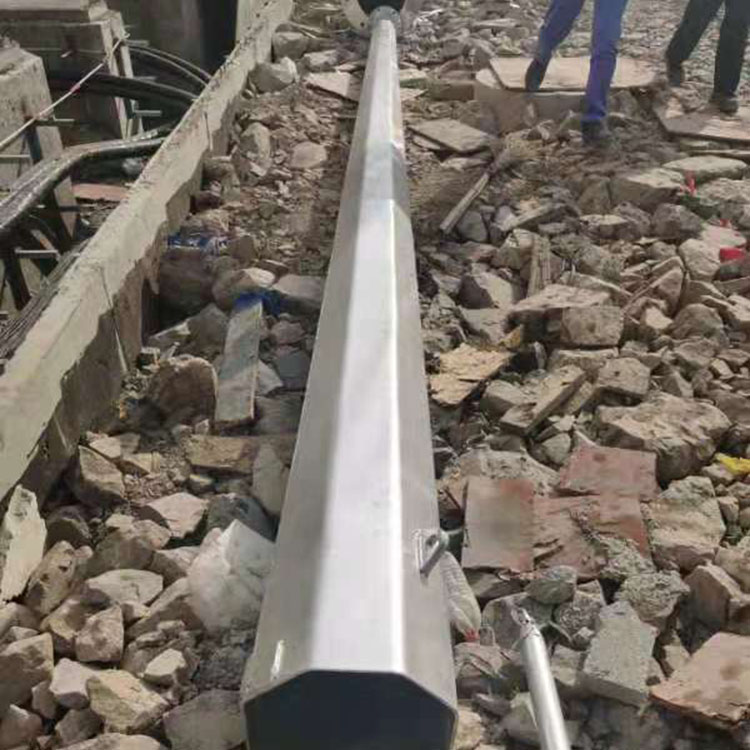

產品展示
