GFW1-5拉線避雷塔
- 型號說明：
產品介紹 拉線塔是架空輸電線路來支持導線和避雷線的支持結構。使導線對地面、地物滿足限距要求。并能承受導線、避雷線及本身的荷載及外荷載。電力塔架按其形狀一般分為：酒···
- 咨詢熱線：17714306975 17714370292
-
主營：智能防雷系統開發應用，防雷產品銷售，防雷工程施工
主營：智能防雷系統開發應用，防雷產品銷售，防雷工程施工
主營：智能防雷系統開發應用，防雷產品銷售，防雷工程施工
全國免費服務熱線
17714306975 17714370292
產品介紹
拉線塔是架空輸電線路來支持導線和避雷線的支持結構。使導線對地面、地物滿足限距要求。并能承受導線、避雷線及本身的荷載及外荷載。電力塔架按其形狀一般分為：酒杯型、貓頭型、上字型、干字型和桶型五種，按用途分有：耐張塔、直線塔、轉角塔、換位塔（更換導線相位位置塔）、終端塔和跨越塔等，它們的結構特點是各種塔型均屬空間桁架結構，桿件主要由單根等邊角鋼或組合角鋼組成，材料一般使用Q235（A3F）和Q345（16Mn）兩種，桿件間連接采用粗制螺栓，靠螺栓受剪力連接，整個塔由角鋼、連接鋼板和螺栓組成，個別部件如塔腳等由幾塊鋼板焊接成一個組合件，因此熱鍍鋅防腐、運輸和施工架設極為方便。對于呼高在60m以下的塔架，在塔架的其中一根主材上設置腳釘，以方便施工作業人員登塔作業。
拉線塔是由塔頭、立柱和拉線組成。塔頭和立柱一般是由角鐵組成的空間衍架構成，有較好的整體穩定性，能承受較大的軸向壓力，其拉線一般采用高強度鋼絞線，能承受很大拉力，因而使拉線塔能充分利用材料的強度特性，減少材料的耗用量。但拉線占地面積大，不利于農田機耕，所以也較少使用。就外形而言，拉線塔可分為導線呈三角形排列的“上”字型、貓頭型以及導線呈水平排列的門型、拉線V型等，還有縱向能自立的內拉線門型塔等。
GFW四角拉線避雷塔的保護范圍還要按照滾球法來計算保護半徑和保護范圍。避雷塔主要用于各種建筑的防雷工程，特別是煉油廠、加油站、化工廠、煤礦、火工品庫、易燃易爆車間，更應該及時的安裝避雷塔，因氣候變化，雷電災害不斷加重，現在很多建筑都安裝避雷塔，特別是樓頂不銹鋼飾鐵塔，造形樣式多樣，外形美觀，設計新穎獨特，廣泛應用于各類大樓樓頂、廣場及小區的綠地等的建筑，使之與建筑物交相輝映，成為城市中標志性的裝飾建筑。避雷塔原理與避雷針一樣，減少雷電災害。
產品參數
GFW鋼結構接閃帶塔，總高度為：20、25、30、35、40m，對應跨度為40-200m之間等各種跨度范圍。
1.基本風壓：w0=0.4及0.7KN/m
2.2兩種2.抗震設防烈度：8度及小天8度地區
3..地基承載力：100及200 KN/m2
4.覆冰厚度： ≤10mm
產品應用
GFW四角拉線避雷塔的保護范圍還要按照滾球法來計算保護半徑和保護范圍。避雷塔主要用于各種建筑的防雷工程，特別是煉油廠、加油站、化工廠、煤礦、易燃易爆車間，更應該及時的安裝避雷塔，因氣候變化，雷電災害不斷加重，現在很多建筑都安裝避雷塔，特別是樓頂不銹鋼飾鐵塔，造形樣式多樣，外形美觀，設計新穎獨特，廣泛應用于各類大樓樓頂、廣場及小區的綠地等的建筑，使之與建筑物交相輝映，成為城市中標志性的裝飾建筑。避雷塔原理與避雷針一樣，減少雷電災害。

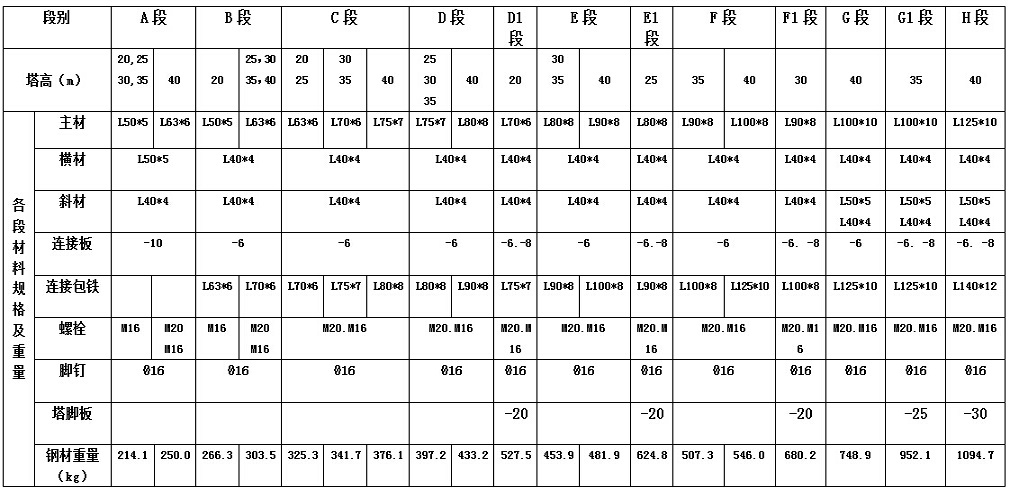

產品材料表

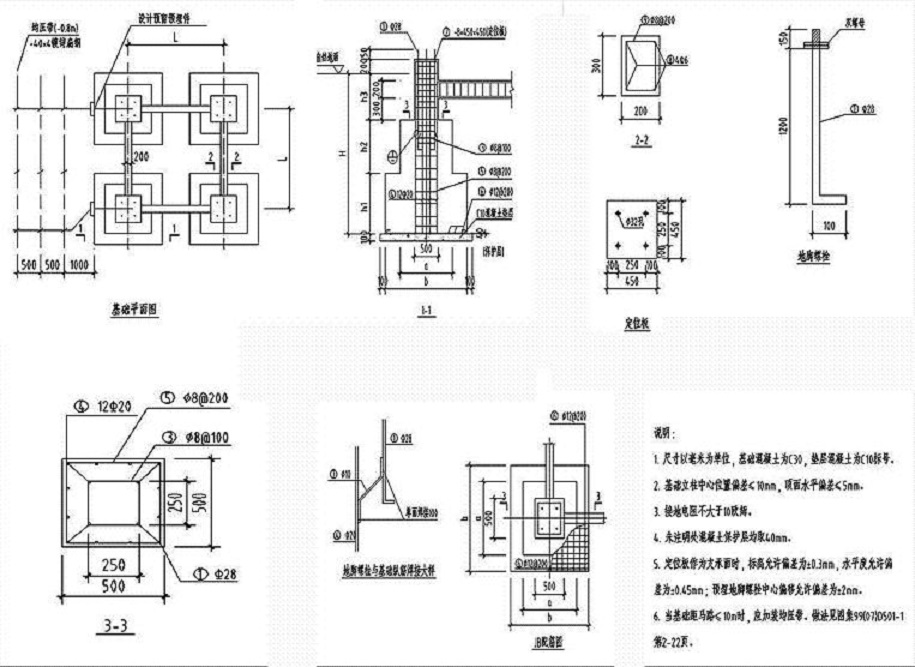

產品結構圖

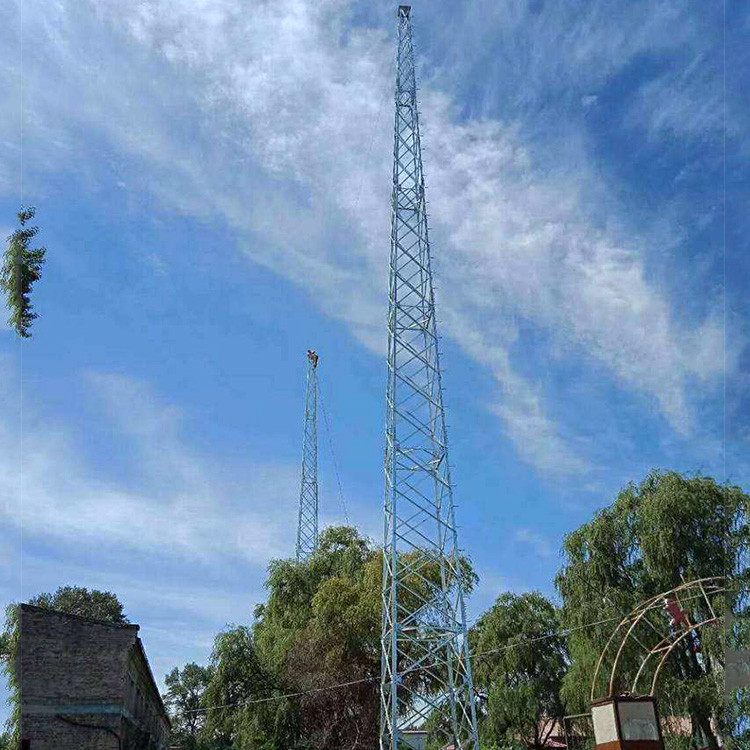

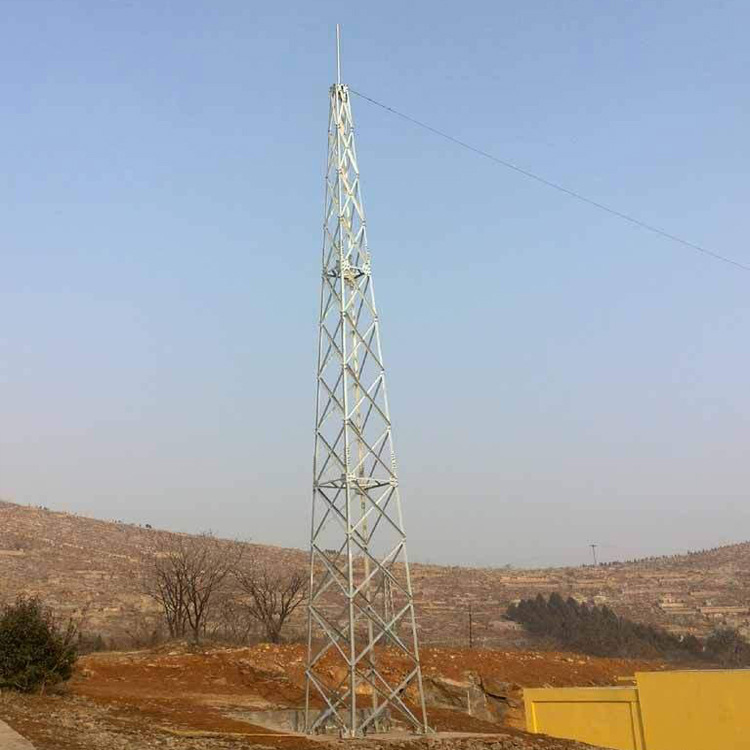

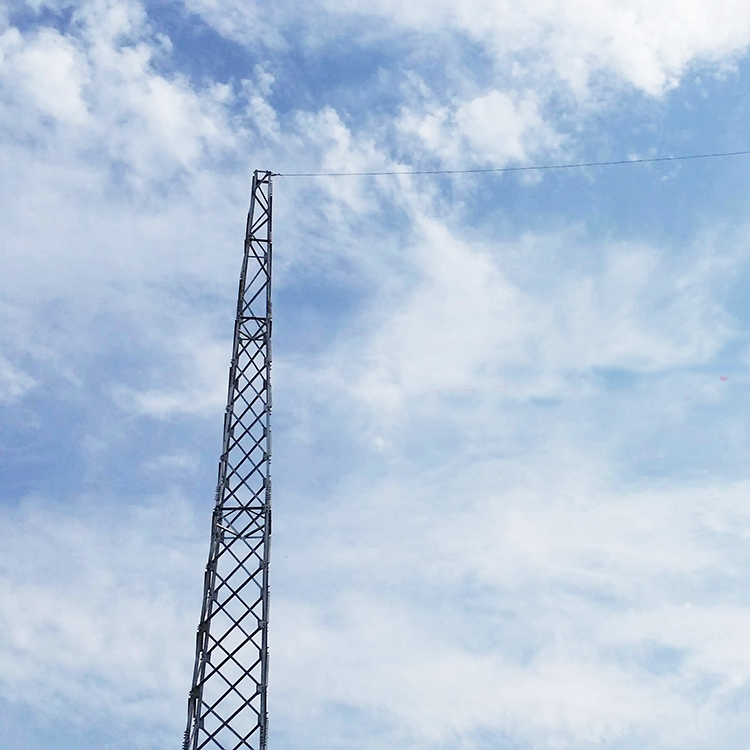

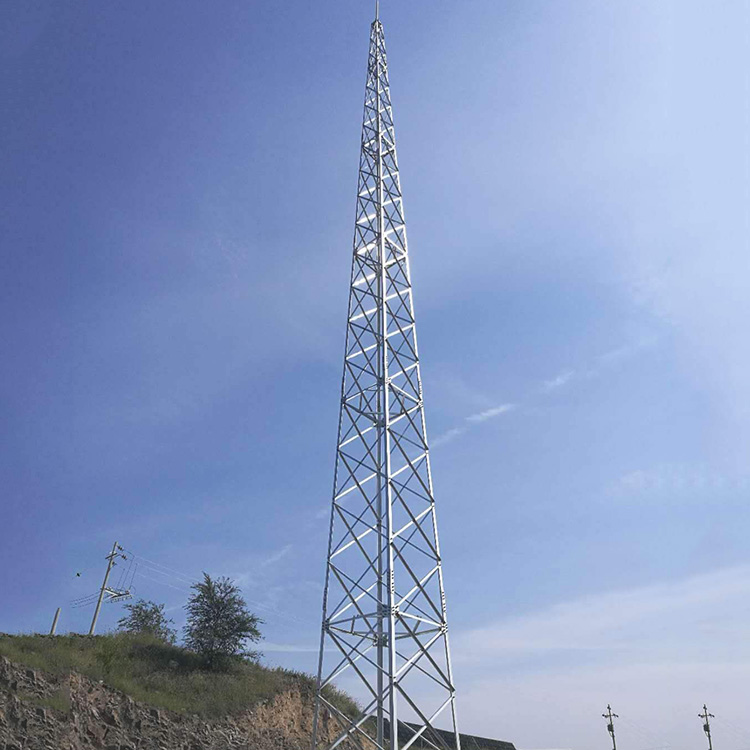

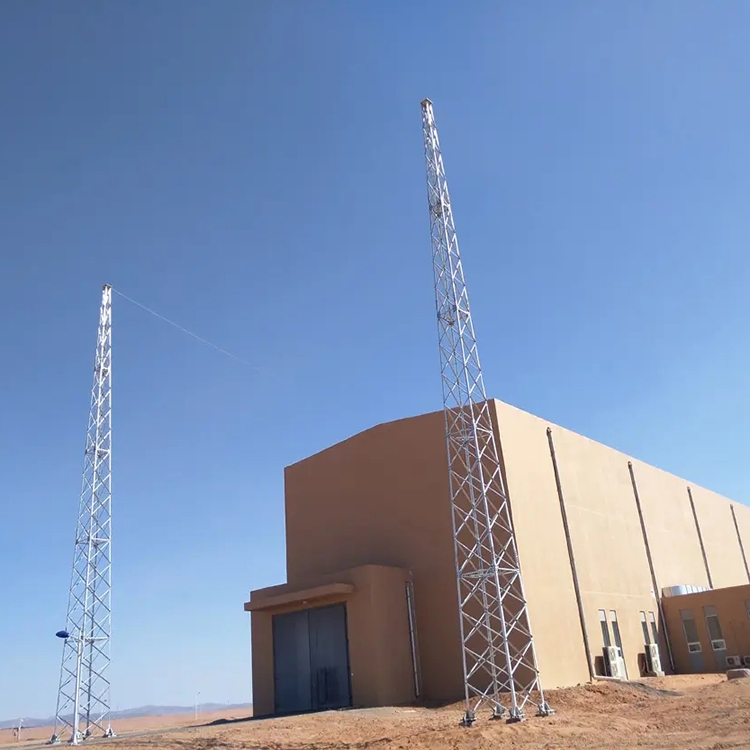

產品展示
