GFW1-1鋼結構避雷線塔
- 型號說明：
拉線塔是架空輸電線路來支持導線和避雷線的支持結構。使導線對地面、地物滿足限距要求。并能承受導線、避雷線及本身的荷載及外荷載。電力塔架按其形狀一般分為：酒杯型、貓···
- 咨詢熱線：17714306975 17714370292
-
主營：智能防雷系統開發應用，防雷產品銷售，防雷工程施工
主營：智能防雷系統開發應用，防雷產品銷售，防雷工程施工
拉線塔是架空輸電線路來支持導線和避雷線的支持結構。使導線對地面、地物滿足限距要求。并能承受導線、避雷線及本身的荷載及外荷載。電力塔架按其形狀一般分為：酒杯型、貓頭型、上字型、干字型和桶型五種，按用途分有：耐張塔、直線塔、轉角塔、換位塔（更換導線相位位置塔）、終端塔和跨越塔等，它們的結構特點是各種塔型均屬空間桁架結構，桿件主要由單根等邊角鋼或組合角鋼組成，材料一般使用Q235（A3F）和Q345（16Mn）兩種，桿件間連接采用粗制螺栓，靠螺栓受剪力連接，整個塔由角鋼、連接鋼板和螺栓組成，個別部件如塔腳等由幾塊鋼板焊接成一個組合件，因此熱鍍鋅防腐、運輸和施工架設極為方便。對于呼高在60m以下的塔架，在塔架的其中一根主材上設置腳釘，以方便施工作業人員登塔作業。
拉線塔是由塔頭、立柱和拉線組成。塔頭和立柱一般是由角鐵組成的空間衍架構成，有較好的整體穩定性，能承受較大的軸向壓力，其拉線一般采用高強度鋼絞線，能承受很大拉力，因而使拉線塔能充分利用材料的強度特性，減少材料的耗用量。但拉線占地面積大，不利于農田機耕，所以也較少使用。就外形而言，拉線塔可分為導線呈三角形排列的“上”字型、貓頭型以及導線呈水平排列的門型、拉線V型等，還有縱向能自立的內拉線門型塔等。
采用國標Q235優質結構鋼作為結構材料，嚴格按圖集生產，防腐采用熱鍍鋅處理，確保產品壽命。
三、避雷塔使用條件：
1、基本風壓：0.4KN/m2
2、抗震設防烈度：8度及小于8度地區
3、地基承載力：100及200 KN/m2
4、覆冰厚度： ≤10mm 5、垂直度：≤1/1000
四、避雷塔設計依據：
1、建筑物防雷設計規范（GB50057-94）
2、高聳結構設計規范（GBJ135-90）
3、鋼結構設計規范（GB50017-2003）
4、塔桅鋼結構施工及驗收規程（CECS 80：2006）

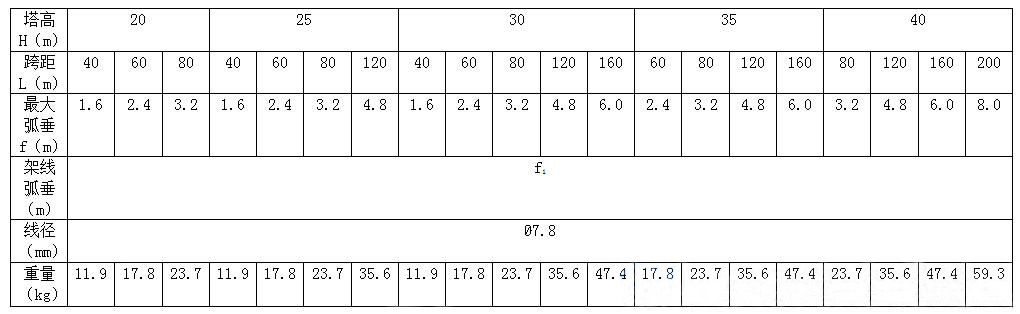

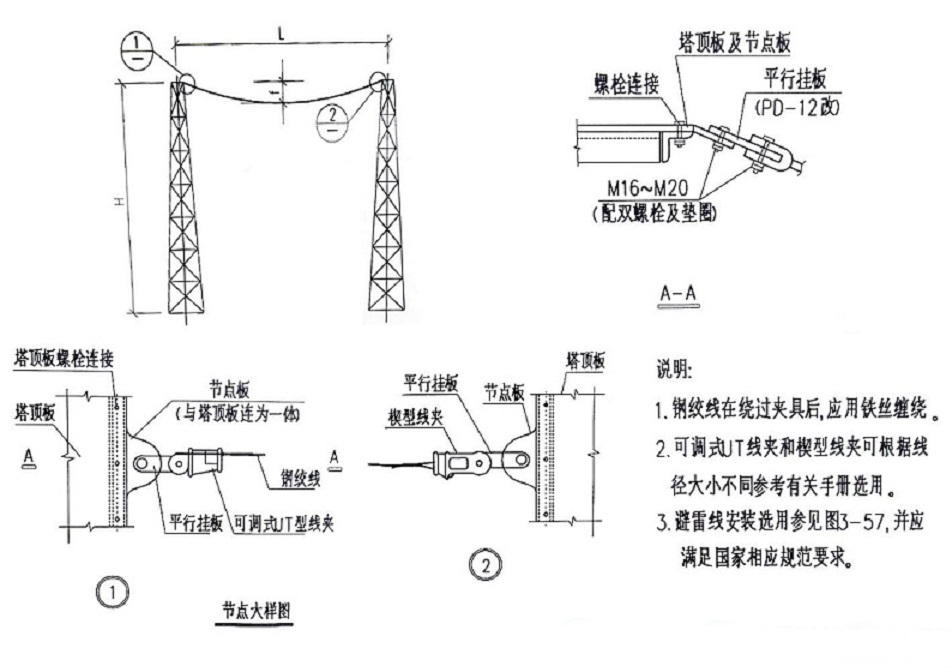

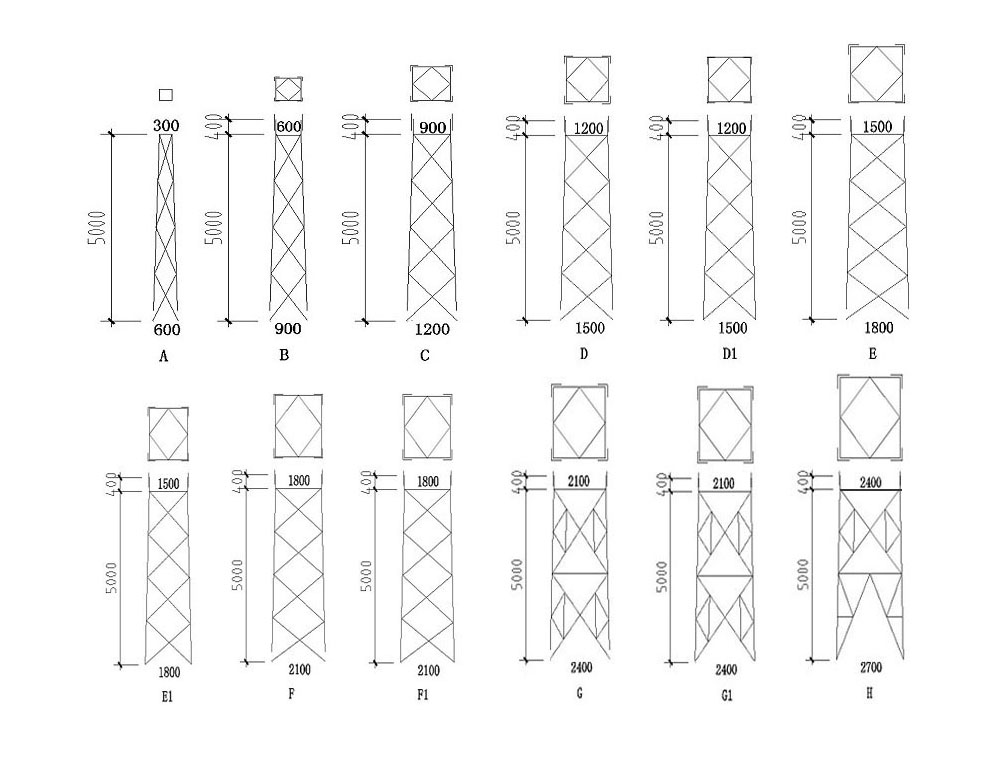

五、GFW1系列鋼結構避雷線塔各段構造圖及附表

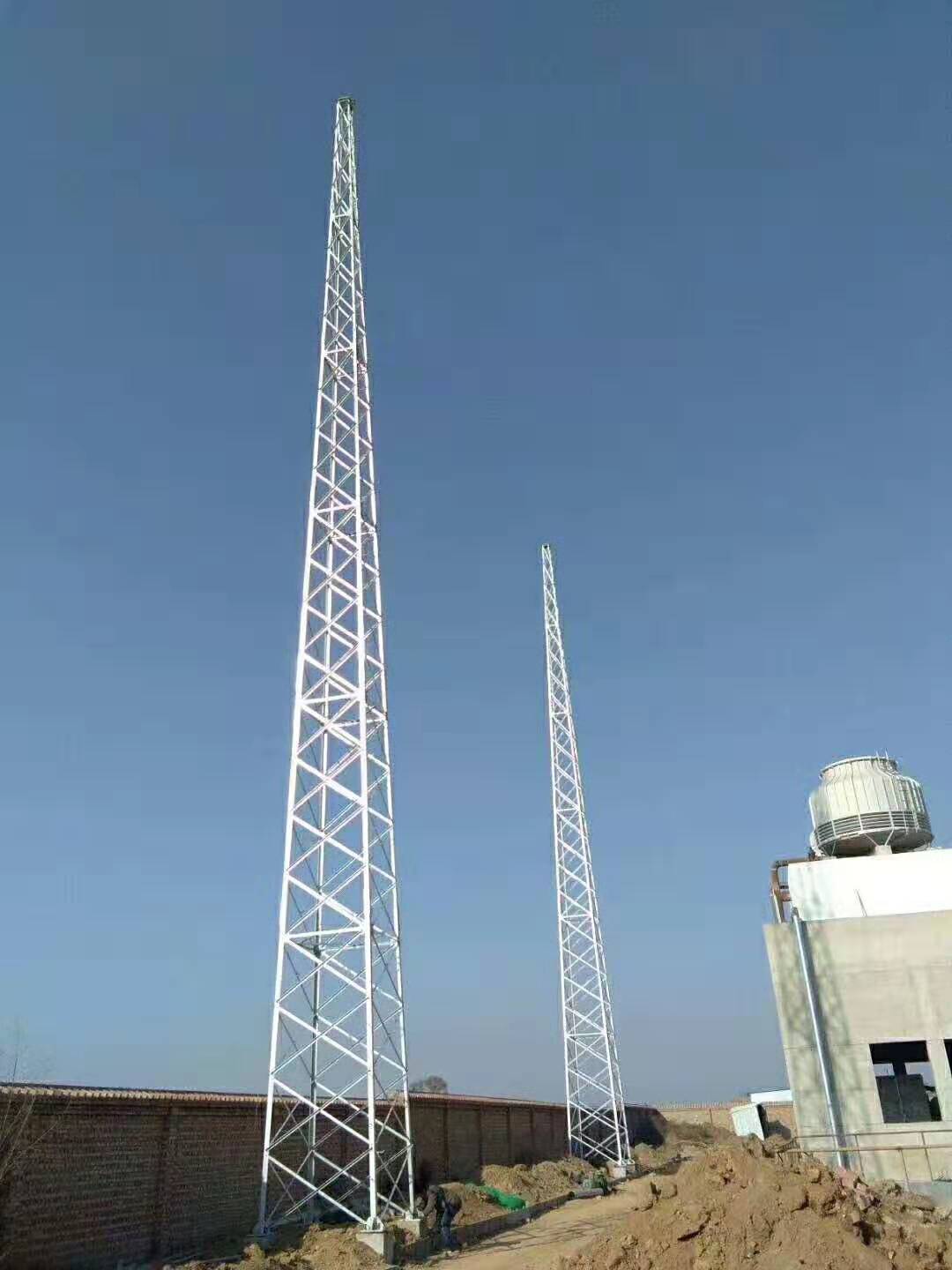

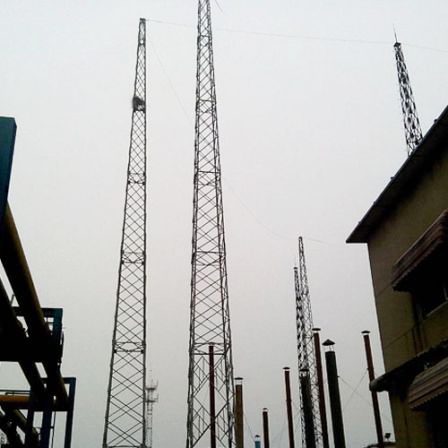

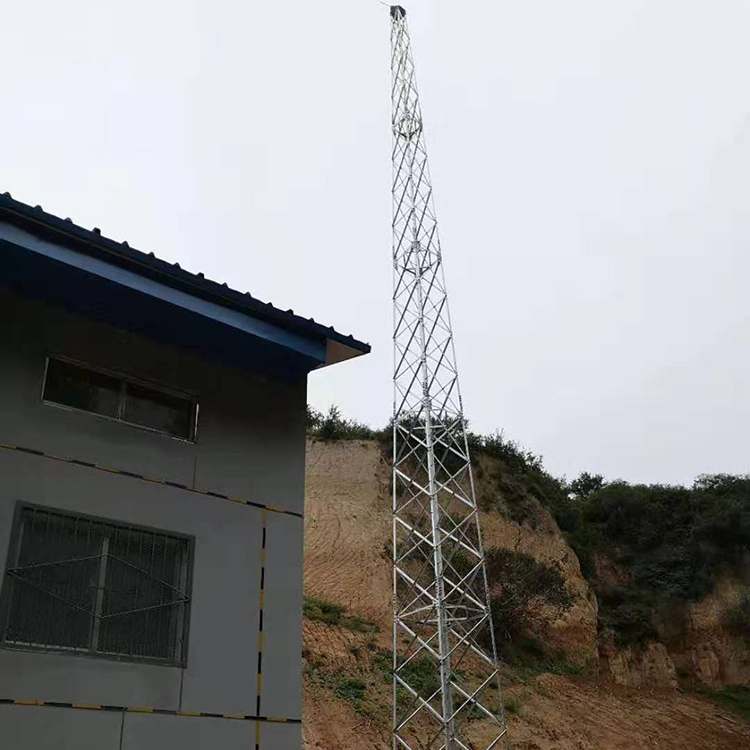

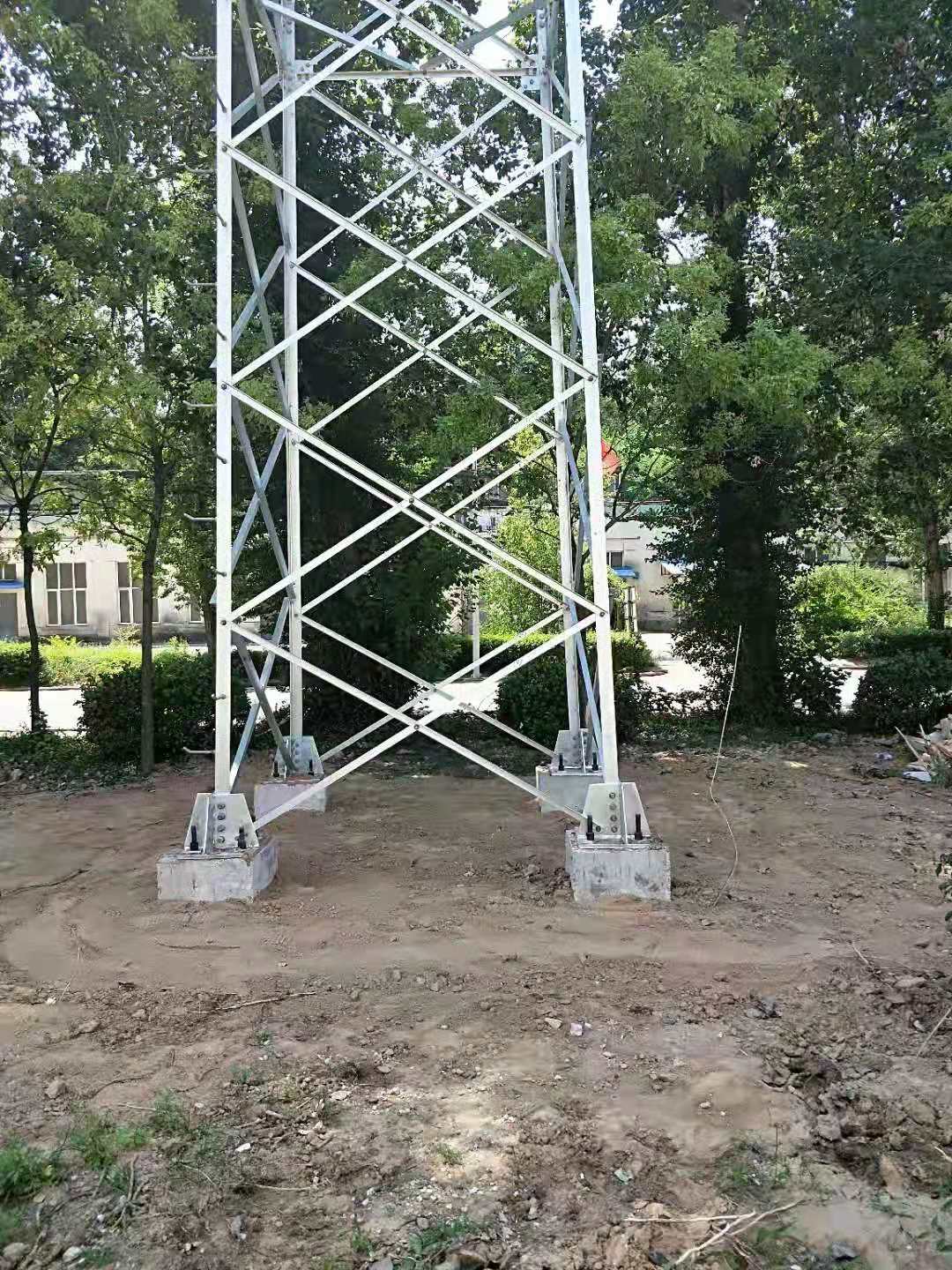

案例展示
