一、設計規范

1.99（03）D501-1建筑物防雷設施安裝（國家標準圖集）

2.建筑物防雷設計規范（GB50057-94）

3.高聳結構設計規范（GBJ135-90）

4.鋼結構設計規范（GB50017-2003）

5.塔桅鋼結構施工及驗收規程（CECS80：2006）

二、產品介紹

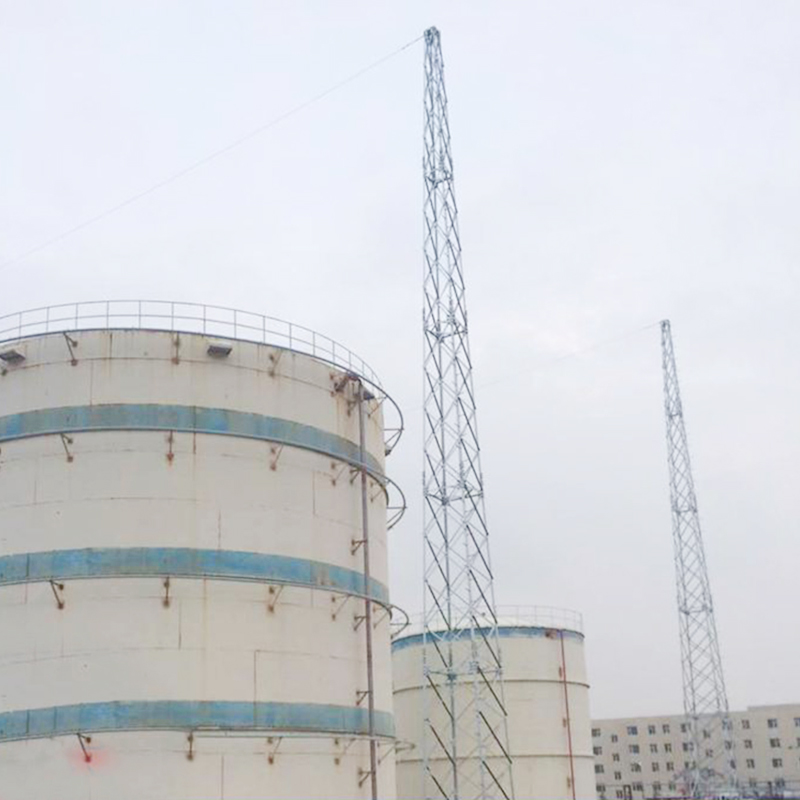

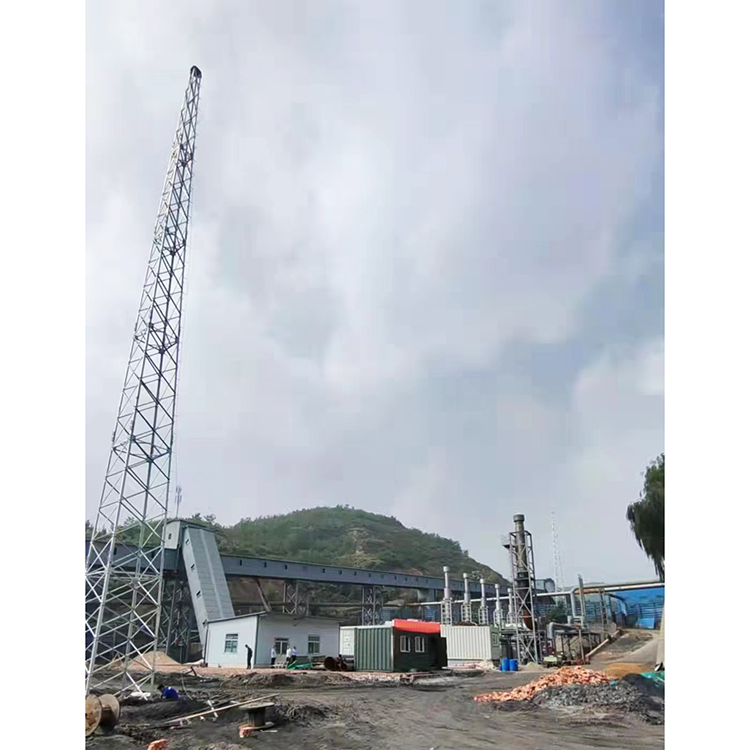

GFL鋼結構接閃桿塔（四柱角鋼避雷塔），總高度為：20、25、30、35、40m，共5種。

避雷塔的選用氣候及地質條件1.基本風壓：Wo=0.4及0.7KN/㎡兩種。2.抗震烈度：8度及小于8度地區。3.履冰厚度：≤10mm。

及時的安裝避雷塔，因氣候變化，雷電災害不斷加重，現在很多建筑都安裝避雷塔，特別是樓頂不銹鋼飾鐵塔，造形樣式多樣，外形美觀，設計新穎獨特，廣泛應用于各類大樓樓頂、廣場及小區的綠地等的建筑，使之與建筑物交相輝映，成為城市中標志性的裝飾建筑。避雷塔原理與避雷針一樣，減少雷電災害。

三、產品型號

四、產品特點

1.避雷塔構件全部采用Q235鋼材。

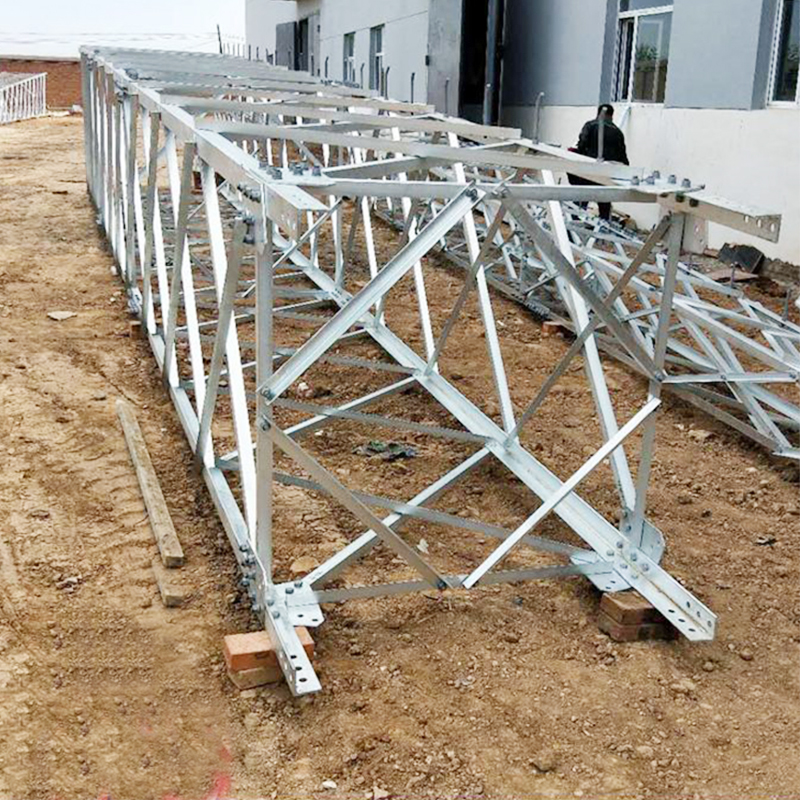

2. 避雷塔構件應采用工廠化加工，現場組裝，優先采用螺栓連接，焊接應盡量在工廠完成，避雷塔構件應做好熱浸（鍍）鋅防腐處理，若必須在現場焊接時，焊接后焊縫應立即進行防腐處理。

3. 鍍鋅層厚度：鍍件厚度大于3mm且小于6mm時，鍍鋅厚度應不小于70微米（鋅附著量不小于460g/㎡），鍍件大于或等于6mm時，鍍鋅厚度應不小于85微米（鋅附著量不小于610g/㎡）。

4.安塔過程中，需用經緯儀檢測鐵塔中心的垂直度，塔的傾斜度不大于H（主塔高）/1000，塔身每段上下水平面中心線的偏差不大于H（節點高）/750。
