25米GFW2-3拉線雙塔避雷塔

  • 型號說明：
    25米拉線避雷塔,GFW2-3鋼結構避雷線塔,雙塔拉線避雷塔鋼結構避雷線塔，基本風壓為0.7kN/m2線塔編號線塔總高度線塔跨度L（m）修正后的地基承載力特征值（kN/m2）線塔各···
  • 咨詢熱線：17714306975 17714370292

  • 產品詳情

25米拉線避雷塔,GFW2-3鋼結構避雷線塔,雙塔拉線避雷塔

鋼結構避雷線塔，基本風壓為0.7kN/m2

線塔編號

線塔總高度

（m）

線塔跨度

L（m）

修正后的地基承載力特征值（kN/m2）

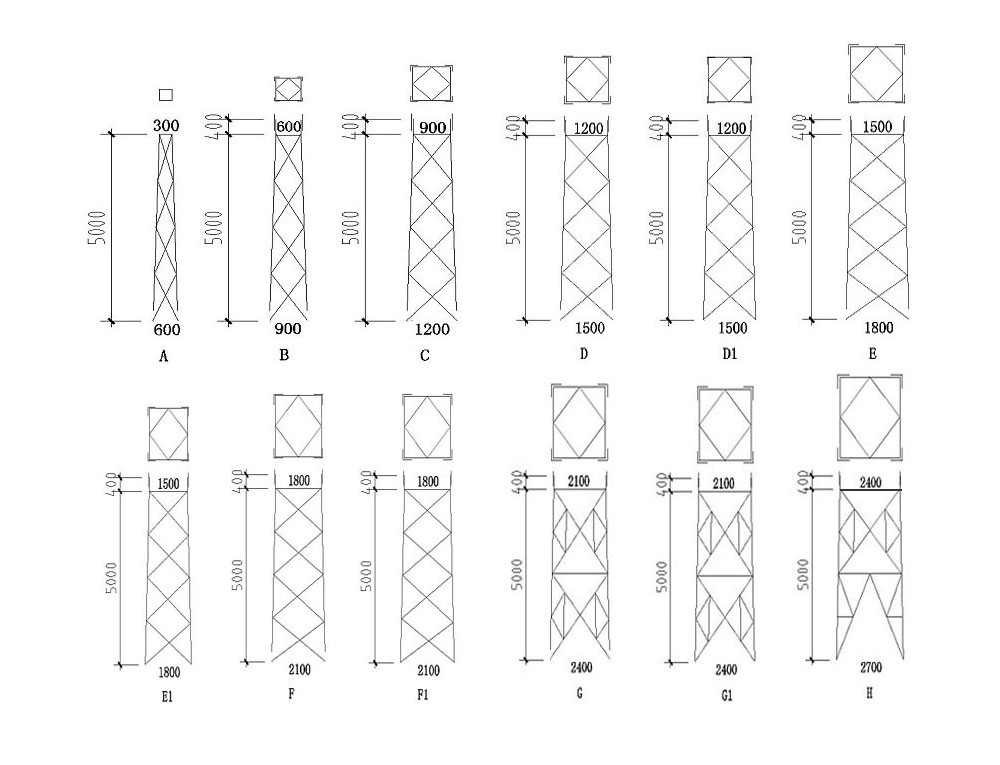

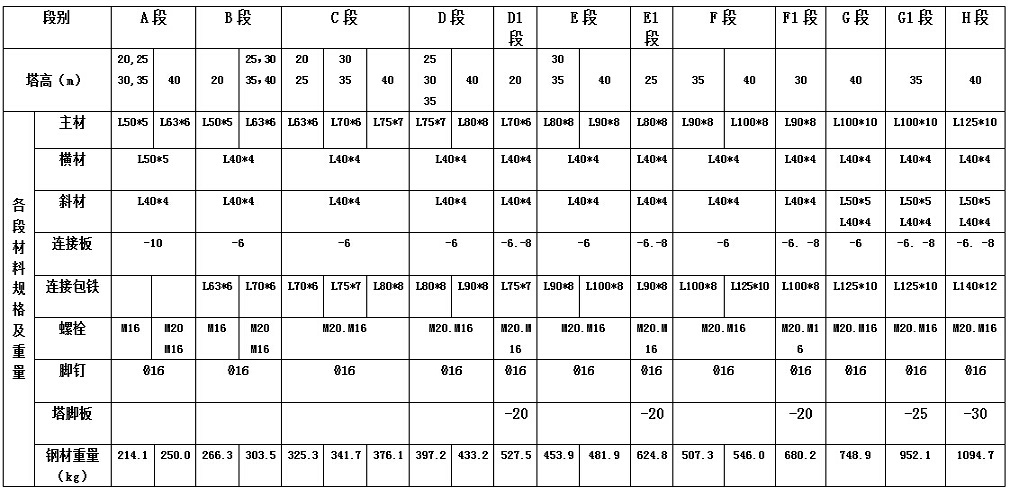

線塔各段組合件材料重量

線塔總重

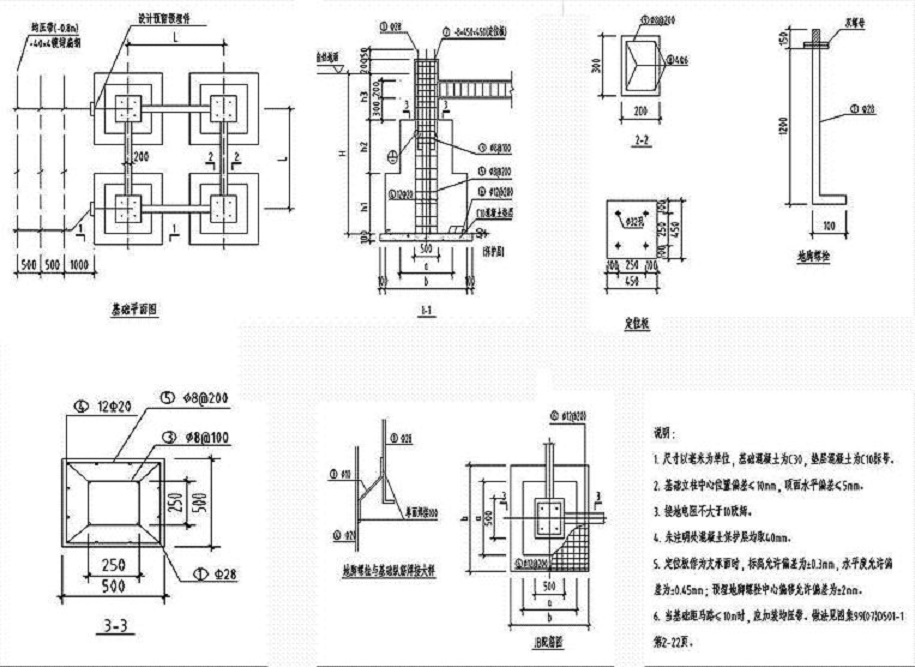

基礎形式

A

B

C

D

E1

單塔

雙塔

GFW2-3

25

40～120

100

214.1

303.5

325.3

397.2

624.8

1864.9

3729.8

JA-8










采用國標Q235優質結構鋼作為結構材料，嚴格按圖集生產，防腐采用熱鍍鋅處理，確保產品壽命。


1、基本風壓：0.7KN/m2

2、抗震設防烈度：8度及小于8度地區

3、地基承載力：100及200 KN/m2

4、覆冰厚度： ≤10mm 5、垂直度：≤1/1000


1、建筑物防雷設計規范（GB50057-94）

2、高聳結構設計規范（GBJ135-90）

3、鋼結構設計規范（GB50017-2003）

4、塔桅鋼結構施工及驗收規程（CECS 80：2006）
