GFL2-14四角避雷塔,35米四角避雷塔，國標GFL2-14鋼結構避雷針塔

  • 型號說明：
    GFL2-14四角避雷塔,35米四角避雷塔，國標GFL2-14鋼結構避雷針塔針塔編號針塔總高度修正后的地基承載力特征值（kN/m2）針塔各段組合件材料重量針塔總重基礎···
  • 咨詢熱線：17714306975 17714370292

  • 產品詳情

GFL2-14四角避雷塔,35米四角避雷塔，國標GFL2-14鋼結構避雷針塔


針塔編號

針塔總高度

（m）

修正后的地基承載力特征值（kN/m2）

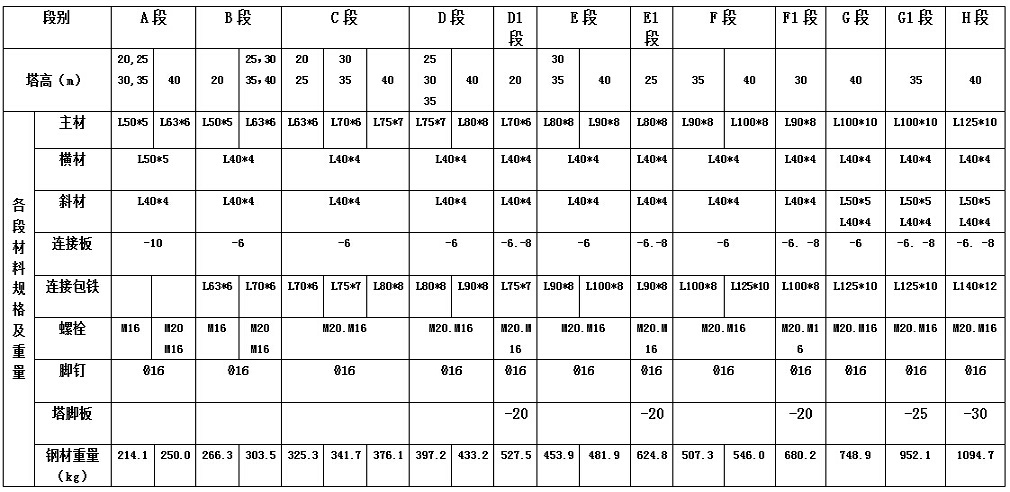

針塔各段組合件材料重量

針塔總重

基礎形式

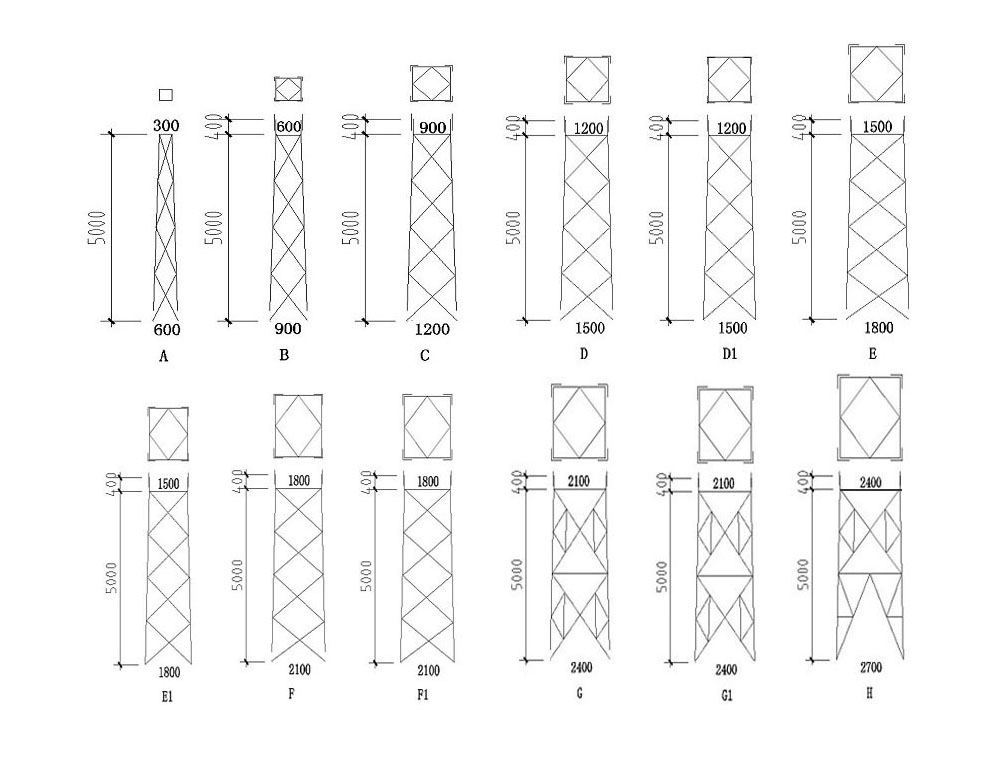

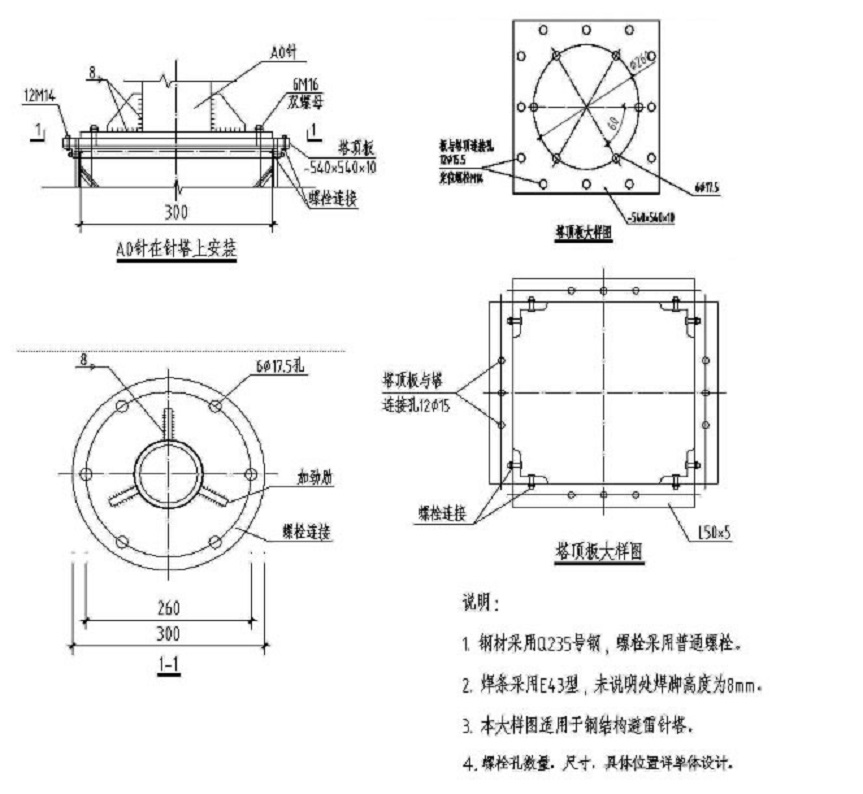

AO（針尖）

A

B

C

D

E

F

G1

照明臺

（雙）

GFL2-14

35

150

14.5

125.7

255.2

311.6

378.0

397.5

454.5

740.2

88.0

2765.2

JB-12


運費

增值稅

安裝費

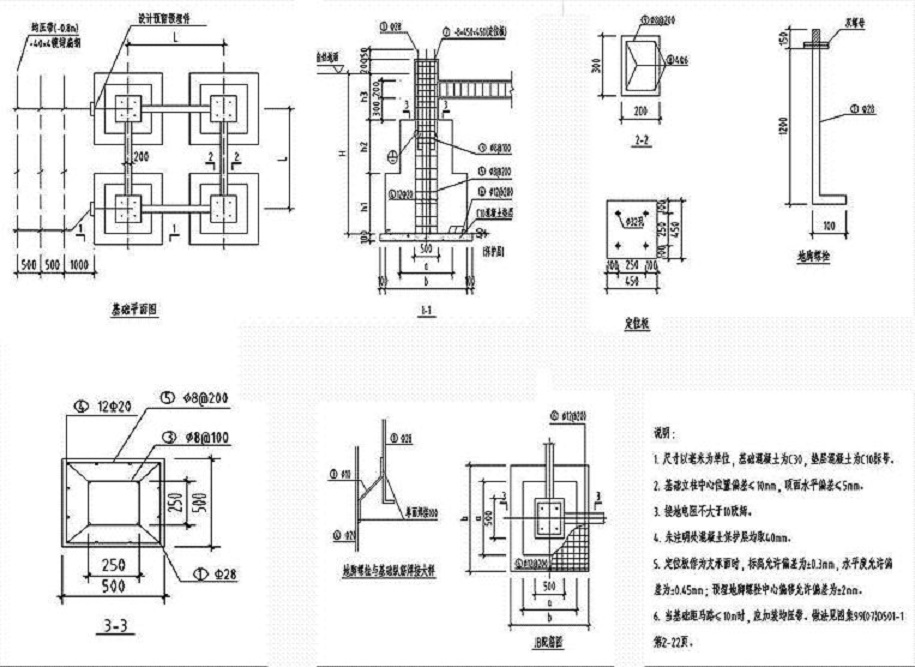

避雷塔基礎

到付

17%

根據場地情況電議

提供圖紙和要求，可自行安裝

使用條件.png1、基本風壓：0.7KN/m2
2、抗震設防烈度：8度及小于8度地區
3、地基承載力：100及200 KN/m2
4、覆冰厚度： ≤10mm 5、垂直度：≤1/1000

設計依據.png1、建筑物防雷設計規范（GB50057-94）
2、高聳結構設計規范（GBJ135-90）
3、鋼結構設計規范（GB50017-2003）
4、塔桅鋼結構施工及驗收規程（CECS 80：2006）

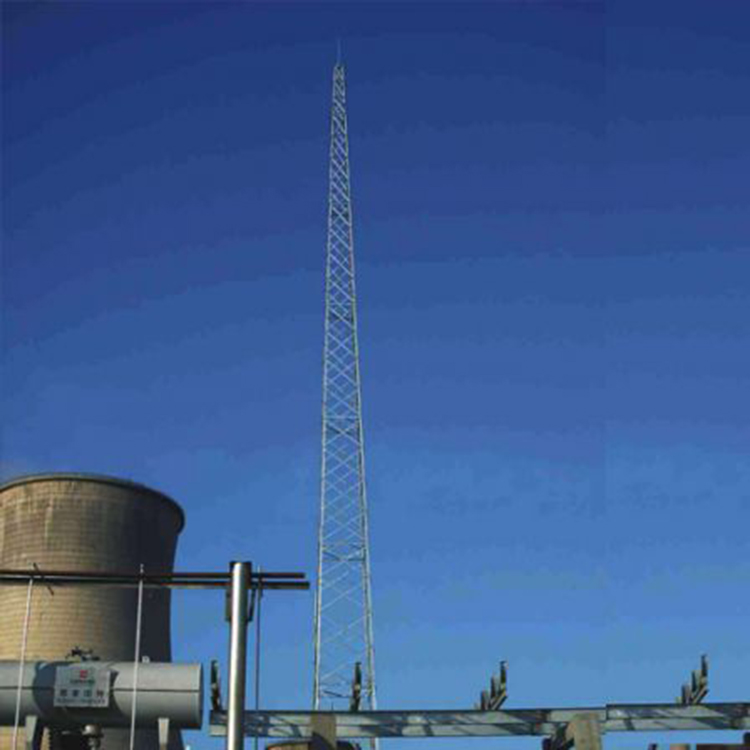

應用于通訊基站、雷達站、機場、油庫、導彈陣地、PHS和各類基站的直擊雷保護以及建筑物樓頂、發電廠、森林、燃油庫、氣象站、工廠車間、造紙廠、等重要場所。
