17714306975 17714370292 一、背景概況:
隨著輸電線路的發展，對發電的效能及線路的可靠性要求越來越高。但雷擊引起輸電線路跳閘、斷線、停電事故卻日益突出。主要由于輸電線路暴露在自然之中，而且大部分在山上安裝，故極易受到雷電的影響和損害，其中最主要的一個方面是雷擊。架空輸電線路所經之處大都為曠野地區或山上區域，輸電線路長，遭遇雷擊的機率較大，使輸電線路的安全嚴重受到影響。根據分析統計表明，在我國跳閘率較高的山形地區，高壓輸電線路運行的總跳閘次數中，由于雷擊原因的事故約占75%以上，對輸電安全穩定運行構成了極大的威脅。由于處于雷擊多發地帶，且在運行中時常出現雷擊跳閘事故，需增加差異化直擊雷防護設備。
二、技術規范
220kv及以下架空電力線路設計規范 GB50061- 2010
鋼制管法蘭 GB/T 9112-9124-2010
法蘭底盤標準 GB91131-2000
防雷設計規范 GB50057-2010
絕緣材料 GB2900.5
鋼結構工程施工質量驗收規范 GB 50205- 2015
電暈場驅雷器設備及其安裝和使用安全要求 GB9123.4-2000
三、產品參數

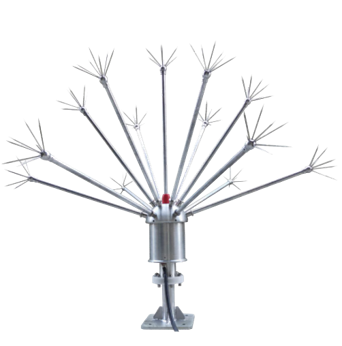

1.由金屬材質的消雷針組成；
2.采用扇形布置，輻射布置或平行布置的形式；
3.每根消雷針的長度為2-5米，頂部應有4個30cm長的金屬針尖；
4.每根消雷針的半導體電阻應為35kΩ加減10%；
5.每根消雷針應能承受1100kv以上的電壓沖擊3次；
6.兩相鄰消雷針頂部之間的沖擊放電電壓應大約等于 900kv；
7.抗風能力強，可抗45m/s的風力；
四、產品原理
驅雷器是用于保護電氣設備免受高瞬態過電壓危害并限制續流時間也常限制續流賦值的一種電器，驅雷器也是一種防雷裝置。由設置在被保護物上方、帶有很多尖端電極的電離裝置，設置在地表層內的地電流收集裝置和接通這兩種裝置的連接線構成。電離裝置在雷云強電場中大致保持著大地電位，它和附近空氣的電位差會隨雷云電場強度激增而促使場強區內針尖附近的空氣電離，形成大量空間電荷。一般雷云下層為負電荷，地面感應產生正電荷。電離的負電荷為地電流收集裝置所吸收，電離的正電荷為雷云負電荷所吸引和中和，從而發生消雷作用。
