機房防雷應采取哪些措施？

文章出處：本站人氣：85發表時間：2024-12-25

機房防雷措施

1.電源防雷保護

三級防雷設置：按照三級防雷保護原理，在不同位置安裝不同規格的防雷器。在總配電柜安裝第一級防雷器，可選擇相對通流容量大的電源防雷器（最大放電電流80KA - 160KA視情況而定）；然后在下屬的區域配電箱處安裝第二級電源防雷器（40KA左右）；最后在設備前端安裝第三級電源防雷器（10KA - 40KA）。

防雷器選擇：電源防雷器要根據安裝位置確定其通流容量等參數。如第一級需較大通流容量應對高強度電流，后續等級根據實際需求遞減。另外信號防雷器則要根據自己保護的對象進行選擇，一般機房選擇網絡信號防雷器。

防雷器安裝要求：防雷器需要泄放電流，所以必須接地；防雷器需要并聯或串聯在保護設備與信號通道之間；信號防雷器的輸入端（IN）與信號通道相連，輸出端（OUT）與被保護設備相連且要緊靠被保護設備安裝，不能接反。

等電位連接措施：在網絡中心機房防靜電地板下，沿著地面布置40×4紫銅排，形成閉合環接地匯流母排。采用等電位連接線（4 - 10mm2銅芯線及螺栓緊固的線夾作為連接材料），將配電箱金屬外殼、電源地、避雷器地、機柜外殼、服務器外殼、UPS外殼、金屬屏蔽線槽、門窗等穿過各防雷區交界的金屬部件和系統（設備的外殼），以及對防靜電地板下的隔離架進行多點等電位接地就近至匯流排。

屏蔽措施：機房?jī)?nèi)的局域網絡線和電話線均應作屏蔽引設（如套金屬線槽引設），并且金屬線槽兩端進行等電位接地，可以有效防止雷電浪涌的侵襲。若機房?jī)?nèi)線路未作屏蔽，可能存在被雷電浪涌侵襲的風險。

2.接地措施

接地系統類型與電阻要求：國家標準GB50174《計算機機房設計規范》中計算機機房應具有計算機系統的直流地、交流工作地、交流保護地和防雷保護地四種地。各接地系統電阻要求如下：計算機系統設備直流地接地電阻不大于1Ω；交流保護地的接地電阻應不大于4Ω；防雷保護地的接地電阻應不大于10Ω；交流工作地的接地電阻應不大于4Ω。機房室內等電位連接工程中的所有接地線（包括設備、SPD、線槽等）、金屬線槽搭接跨接線均應做到短、平、直，接地電阻要求小于或等于1歐姆。

機房接地裝置設計：由于機房接地電阻要求較高，可在大樓附近另外增加人工接地裝置，在地網槽內打入15根鍍鋅角鋼，并用扁鋼焊接起來，采用降阻劑回填。機房靜電接地采用50mm2多股銅芯線穿管引入。也可利用入地混凝土立柱子內的鋼筋作接地裝置，在立柱內選取至少4根主筋（對角或?qū)ΨQ的鋼筋），用氧焊接通后再焊在兩根伸出柱面的M12以上銅螺紋管上，作為接地端，引線至機房，與等電位接地匯流排連通，等電位接地排可設在防靜電地板下面。

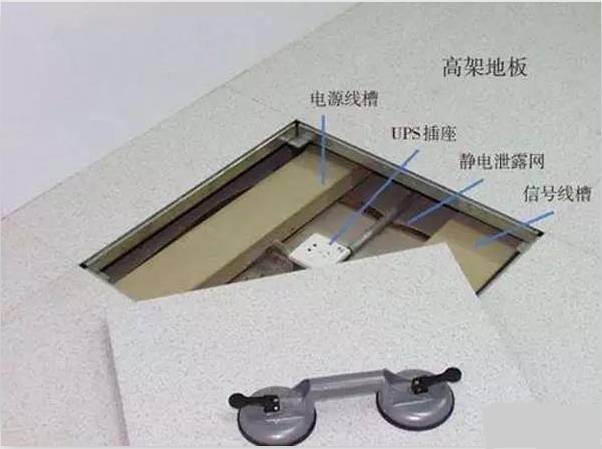

接地銅排與銅板：室內機房接地可采用305（寬厚，單位mm）規格之銅片，圍繞機房墻壁一周離地面10cm高，且與室外接地體母線相連接，銅片每隔50cm鉆一小孔，方便機房各區域設備接地；接地銅板可采用寬60mm（厚10mm）之L型銅板固定于樓板，作為所有應與機房接地之設施的總接地。若機房有架設高架地板，則應以2.5mm之多芯裸銅線纏繞高架地板柱做地網。

防雷等級確定與防雷器選擇：根據GB50057《建筑物防雷設計規范》和IEC61024 - 1 - 1標準的有關規定確定機房的防雷等級，如中心機房防雷等級可定為二類標準設計。目前大樓總配電室根據建筑物防雷設計規范，提供了第一級防雷，因此，在本工程網絡中心機房市電配電柜前配置第二、三級復合防雷器。防雷器采用獨立模塊，并應具有失效告警指示，當某個模塊被雷擊失效時可單獨更換該模塊，而不需要更換整個防雷器。
