避雷器安裝要求

文章出處：本站人氣：176發表時間：2024-11-14

1、在AC供配電系統中，為防止SPD老化短路造成系統故障，SPD安裝線路上應有過電流保護器件，并選用有劣化顯示功能的SPD；

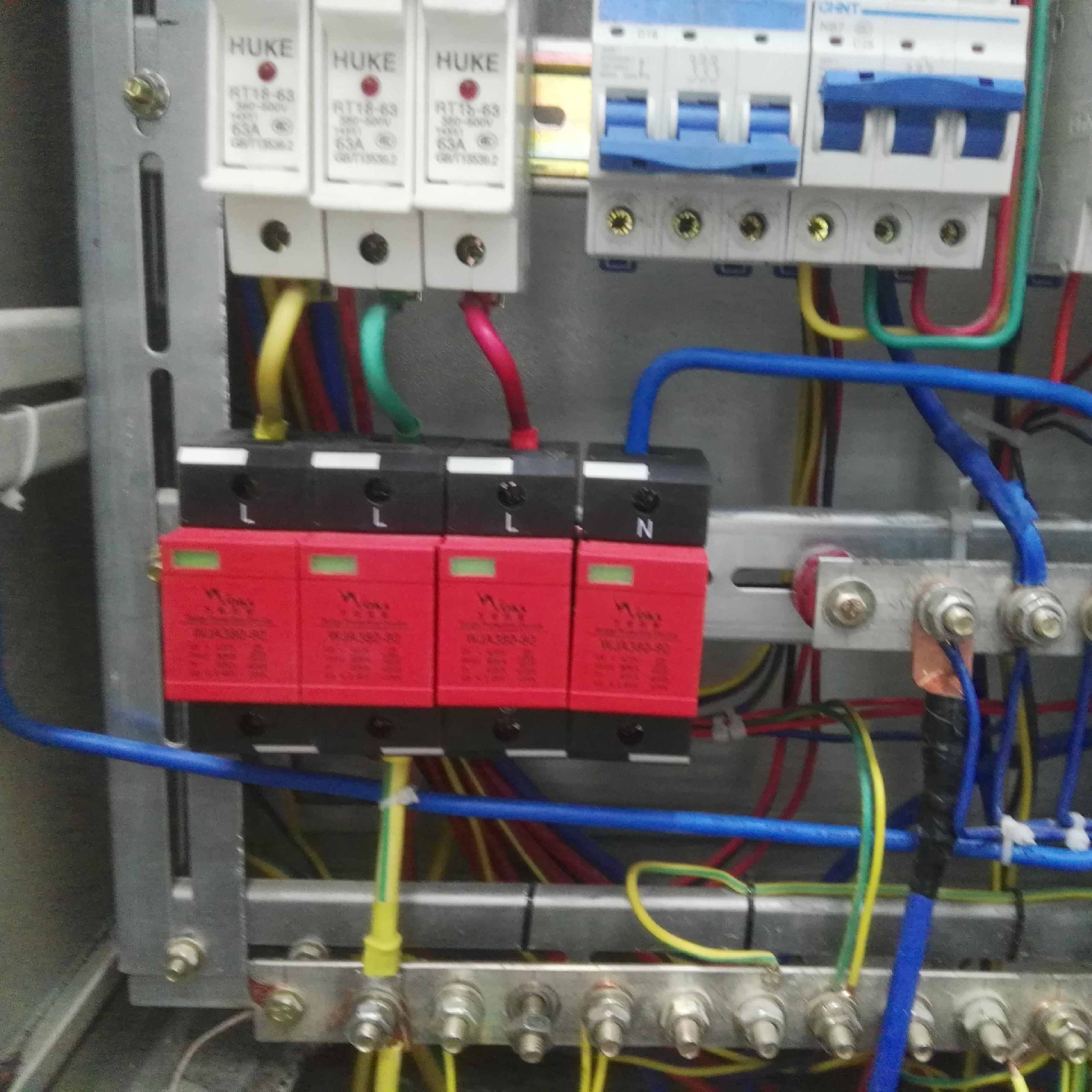

2、避雷器應盡量安裝在被保護設備內，若無法安裝在被保護設備內時，必須先將SPD安裝在安裝盒內，再安裝在附近的墻上或靠近被保護設備的其它地方；

3、SPD連接導線長度不宜超過0.5m，接地引線應盡量避免與電源線緊挨平行布設，并宜粗、短、直；

4、當SPD1至SPD2的線距長度小于10米時， SPD2至SPD3的線距長度小于5米時，需要在SPD之間應加裝退耦電感；

5、各級電源SPD必須安裝在交流配電設備的交流輸入端，宜采用凱文接線方式連接（將室內接地匯集線與接地引入線連接處斷開，斷開處的兩端分別單獨引線接至SPD的接地端）；

6、SPD和空氣開關與35mm的標準導軌可靠固定，電源一級SPD連接導線線經不得小于16mm2,接地導線線徑不得小于25mm2；電源二級SPD連接導線線經不得小于10mm2,接地導線線徑不得小于16mm2；電源三級SPD連接導線線經不得小于6mm2,接地導線線徑不得小于10mm2；信號避雷器連接導線線經不得小于2.5mm2,接地導線線徑不得小于6mm2；

7、電源SPD應以最短、直路徑接地，SPD的接地線應避免出現“V”形和“U”形彎，連線的彎曲角度不得小于90°，且接地線必須綁扎固定好，松緊適中；

8、SPD連接線的走線要美觀，特別是直線、轉彎、連接頭，保證SPD整潔美觀，連接牢固可靠；

9、SPD安裝完畢后，須由施工單位技術主管再次檢查確認，保證SPD安裝正確、可靠，SPD的接地要求應小于4歐姆；如整個防雷系統采用共用接地時，其沖擊接地電阻要求應該≤1歐姆；
