一、功能與特點
ATLX型智能防雷箱用于防止雷電過電壓和瞬態過電壓對一級（B級）電源系統和用電設備造成的損壞。
其主要特點是：
1.采用溫控?cái)嗦芳夹g(shù)，并內置過流保護電路，徹底避免火險發生
2.壓敏串放電管電路，特別適合鐵路電源系統
3.狀態顯示（三相電源每一相線均有狀態顯示）
4.安裝方便，維護簡單
5.工藝考究，能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作
6.可對防雷模塊、保護開關的工作狀態、雷擊信息（雷擊次數、峰值、極性、時間）、電網信息（三相線電壓、相電壓、工作電流、剩余電流）及接地電阻進行采集和數據上傳。
7.配備10寸液晶觸摸顯示屏，各項參數直觀明了，具備各種報警信息。
8.以太網接口，MODBUS-TCP標準協議。
二、防雷技術參數
交流電源浪涌保護器 | ||
產品型號 | HPD B80G/275/4P | HPD C40G/275/4P |
標稱工作電壓UN | 220VAC | 220VAC |
最大持續運行電壓Uc | 275VAC | 275VAC |
放電電流In（8/20us） | 40kA | 20kA |
最大通流容量Imax（8/20us） | 80kA | 40kA |
限制電壓UB（8/20us 3kA） | ≤1000V | ≤1000V |
沖擊放電電壓Up | ≤2100V | ≤1500V |
沖擊放電電壓Uimp（1kV/us） | ≤1500V | ≤1500V |
壓敏電壓UV | 430V | 360V |
直流點火電壓UG | 600V | 600V |
響應時間 | ≤100ns | |
IP防護等級 | IP20 | |
阻燃等級，符合UL94 | V0 | |
工作環境 | 溫度－40～＋70℃，相對濕度≤96％，海拔高度≤3000m | |
箱體 | ||
IP防護等級 | IP20 | |
絕緣耐壓 | AC3000V50Hz1min | |
絕緣電阻 | DC500V不小于500MΩ | |
沖擊耐壓 | 1.2/50us6000V，10次，無閃絡擊穿 | |
三、浪涌峰值記錄終端技術參數
名稱 | 描述 | |||||
通訊接口 | RS485 | MODBUS RTU協議 | ||||
波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 | ||||||
設備地址1～255可選，接于觸摸屏COM2口，地址設定為1 | ||||||
通道 采集：T01～T04 | 4路，接線端子，光電隔離，無源干接點接入，閉合告警，斷開正常；通道告警狀態時有LED指示燈和蜂鳴報警 | 采集SPD、防雷箱失效、空開跳閘狀態，設備可記錄10條通道報警信息，信息內容包括報警通道編號/報警日期/時間 | ||||
1 路浪涌采集通道 | 雷擊浪 涌信息 | 記錄浪涌電流次數、極性、峰值大小、雷擊發生日期/時間，最大計數 9999 次 | ||||
觸發電流 | 0.5/1/2.5/5kA可選，默認為5kA | |||||
分辨率 | 0.1kA | |||||
采集頻率 | 10次/秒 | |||||
浪涌類型 | T1/T2/T3（本設備默認測試T2/T3） | |||||
傳感器 | 微型羅氏線圈，采集范圍 0.5～100kA，T1 類型線圈不同，訂購需提前說明 | |||||
接口 防護 | 串 口 | 內置浪涌保護電路，4000V雷擊保護 | ||||
外殼 材料 | ABS，灰色，阻燃V0 | |||||
工作 環境 | -20～70℃ | |||||
功能描述 | 通道采集 | T01對應SPD模塊（4模塊遙信串接）；T02對應后備保護開關 | 提供文字、顏色、聲音報警 | |||
四、多功能電力儀表技術參數
名稱 | 描述 | |
通訊接口 | RS485 | MODBUS RTU協議 |
波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 | ||
設備地址1～255可選，接于觸摸屏COM3口，地址設定為1 | ||
相電壓 | UA/UB/UC，400VAC±1％+1個字 | |
線電壓 | UAB/UBC/UCA，400VAC±1％+1個字 | |
工作電流 | AC5A，互感器變比100/5，精度±1％+1個字 | |
剩余電流 | 0-2000mA±1％ | |
五、地網狀態監測終端技術參數
名稱 | 描述 | |
通訊接口 | RS485 | 波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 |
設備地址1～255可選，接于觸摸屏COM2口，地址設定為2 | ||
RS232 | 用于接入型浪涌峰值記錄終端的專用通信接口 | |
測量方式 | 三極：接地電阻測試；兩極：等電位聯結電阻 | |
測試數值 | 平均值/最大值/最小值，顯示屏顯示平均值 | |
測量時間 | 8秒/次，可調 | |
溢出顯示 | 測試值超過量程范圍是顯示OL | |
測量方法 | 額定電流變極法，測量電流100mA，800Hz | |
測試范圍 | 0～20Ω | |
分辨率 | 0.01Ω | |
接地電壓 | AC500V | |
過載保護 | 測量接地電阻時，測試時各極之間AC280V，3秒 | |
外殼材料 | PC+ABS，灰色，阻燃V0 | |
安裝方式 | 標準35mm導軌 | |
工作環境 | -40～85℃，0～95% RH | |
六、接地測試回路控制器計數參數
名稱 | 描述 | |
通訊接口 | RS485 | 波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 |
設備地址1～255可選，接于觸摸屏COM2口，地址設定為3 | ||
接地電阻測試回路 | 3路接地電阻，被測接地極獨立，共用1組電壓極/電流極，回路最大電流10A | |
接地電壓測試回路 | 3路接地電壓，被測接地極獨立，與接地電阻共用電壓極，回路最大電流10A | |
七、環境參量技術參數
名稱 | 描述 | |
通訊接口 | RS485 | 波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 |
設備地址1～255可選，默認為1，接于觸摸屏COM3口，地址設定為2 | ||
溫度 | -40-100℃±1℃ | |
濕度 | 0-100％RH±3％ | |
一氧化碳 | 0-1000ppm±5％ | |

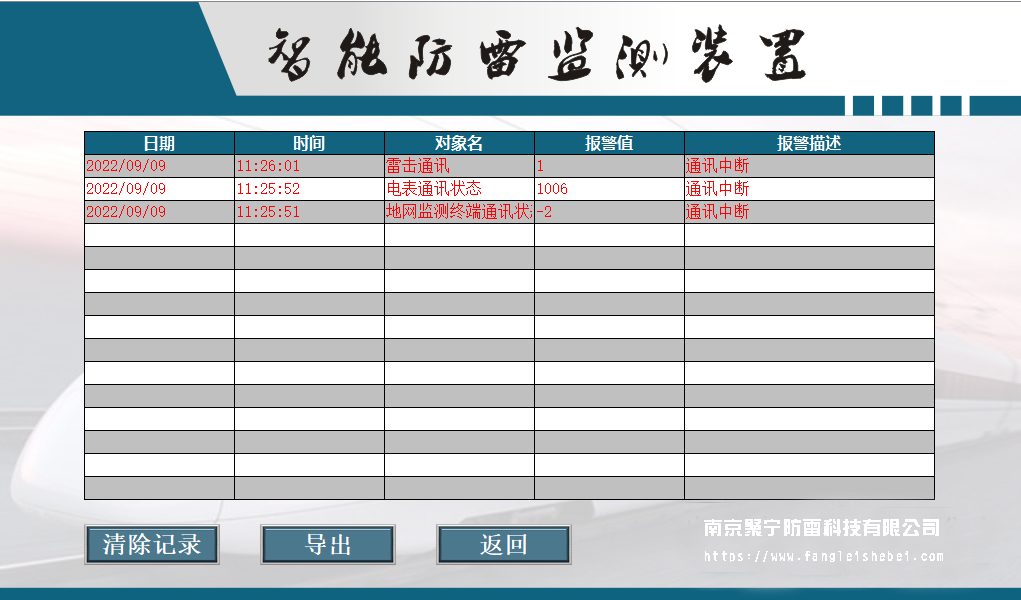

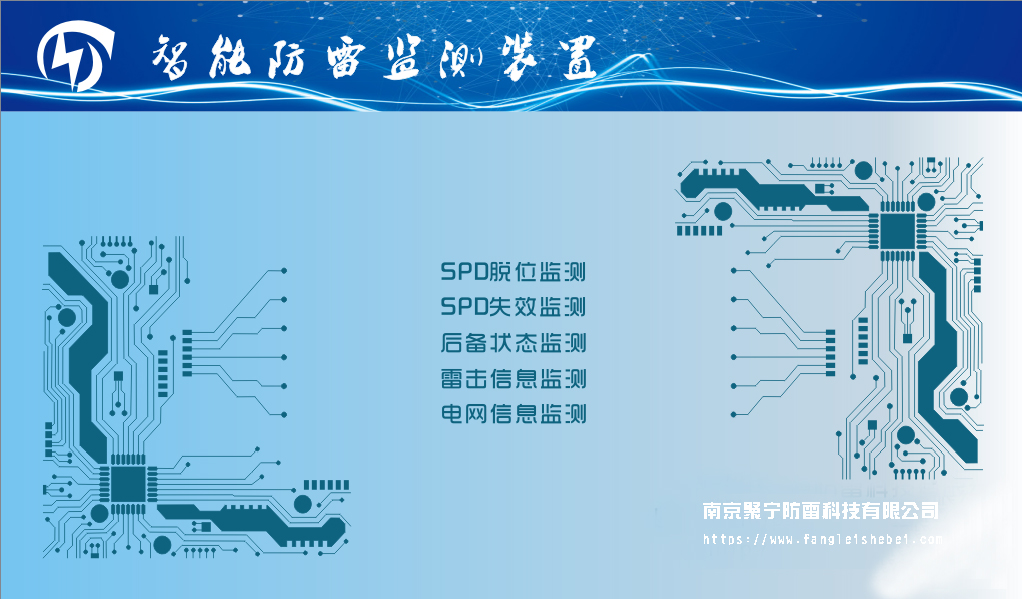

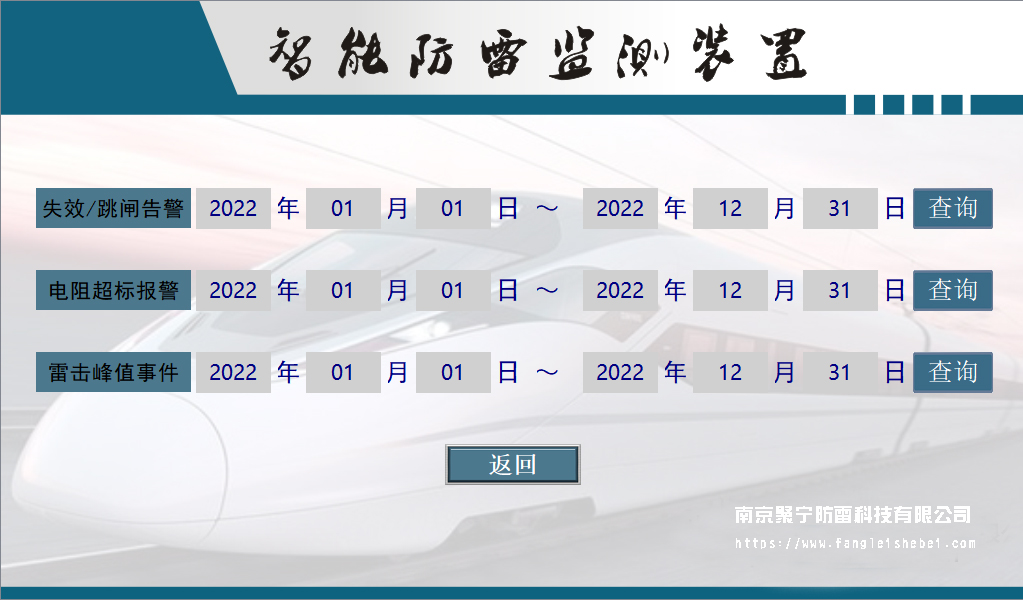

八、交互界面
